    電子鎖安裝DIY 詳細教學步驟

    電子鎖安裝DIY會不會很複雜呢? 當然門扇狀況千百種,要排除需要專業經驗,可既然有困難安裝的,就有簡單安裝的,自行安裝的部份,我們也只建議這種門厰開好孔的,較簡單,也盡量避免後續因安裝不良所引起的爭議。

    我們一步一步用圖文,為您介紹詳細安裝流程。



    DIY 前置步驟 -> 確認可否安裝 『 點我-5步驟判斷我家可否安裝電子鎖 』


    找地方放-1-1

    那我們就開始吧~




    電子鎖安裝diy 步驟教學1 電子鎖安裝diy 步驟教學2

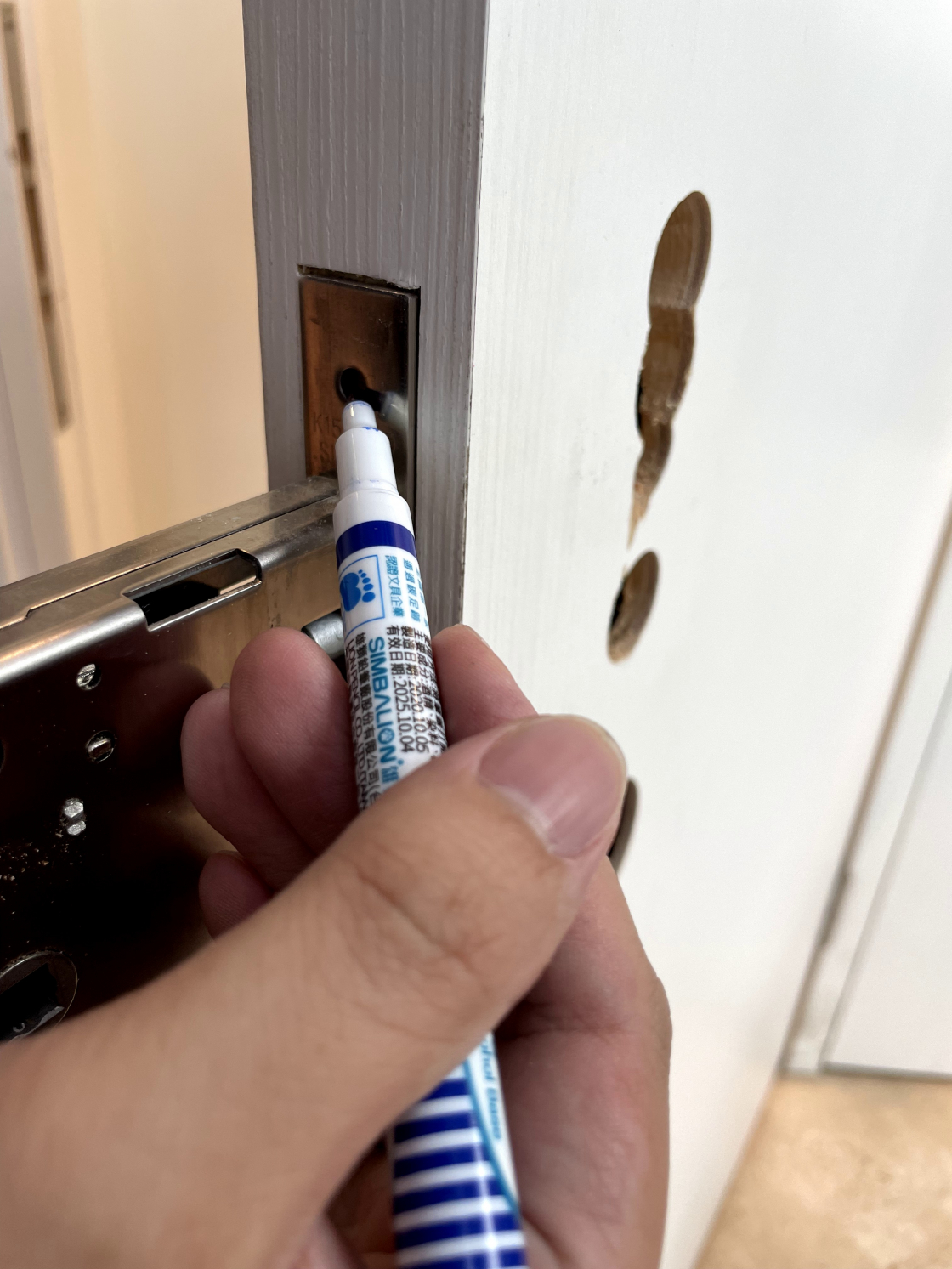

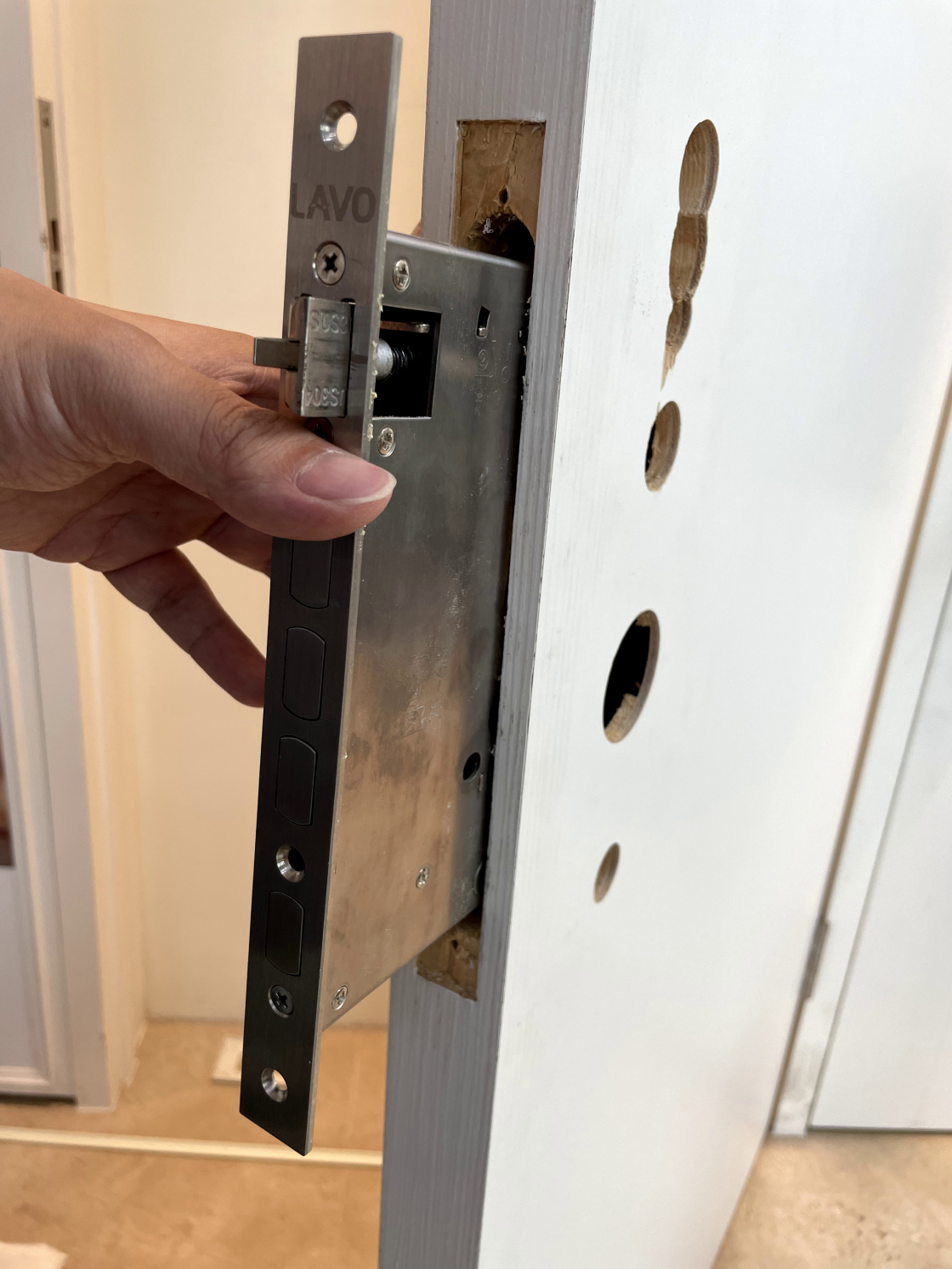

    Step1. 開好孔位的位置,放入鎖夾,並在要鎖螺絲的孔位畫一個黑點,以確認待會螺絲位置。

    電子鎖安裝diy 步驟教學3 電子鎖安裝diy 步驟教學4

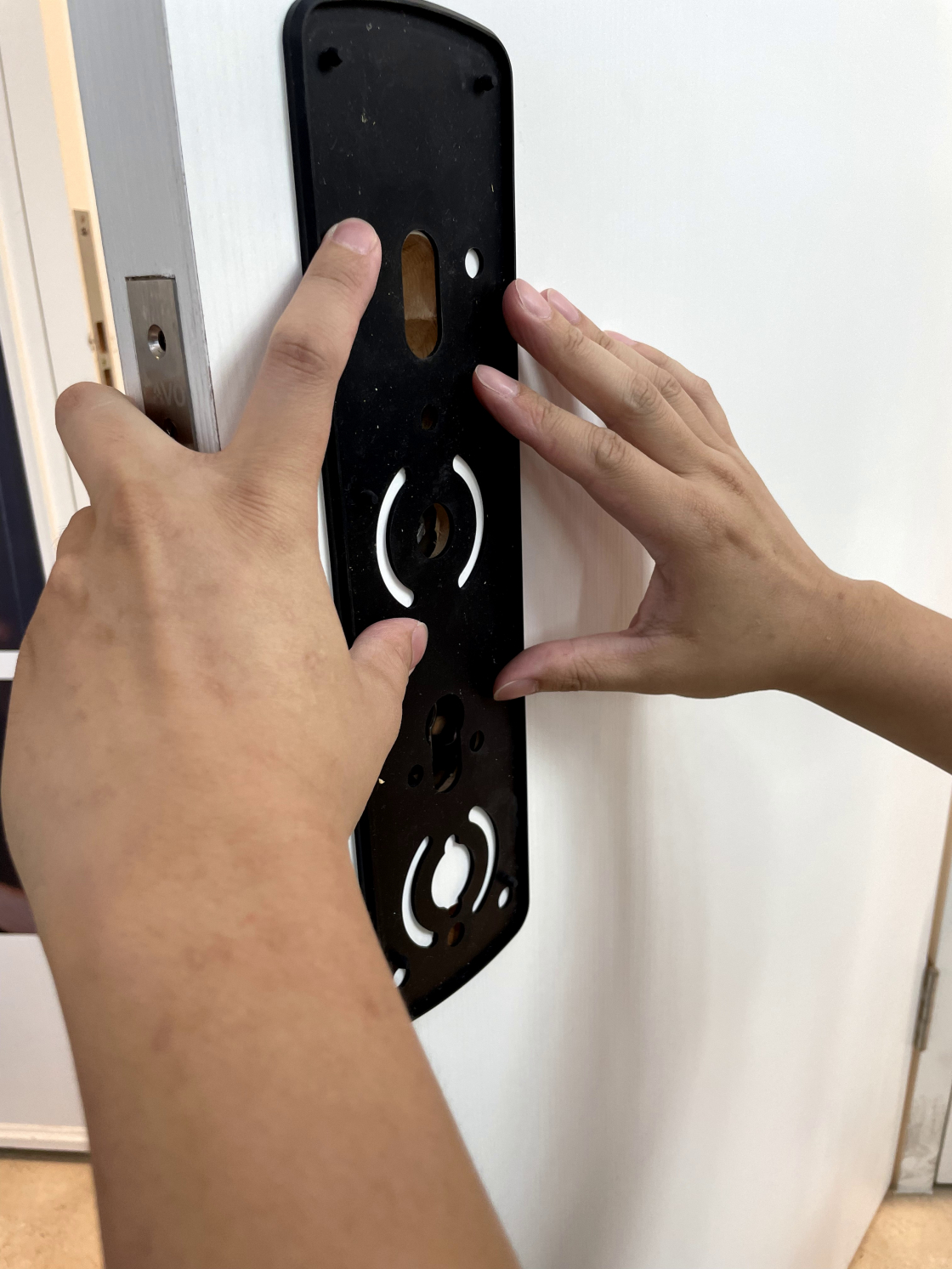

    鎖夾放進去後,用手固定住鎖夾(不要讓鎖夾掉出來導致位置偏離),並放上膠片,畫出要切割掉的地方(前後各四個洞)。

    電子鎖安裝diy 步驟教學5 電子鎖安裝diy 步驟教學6-1

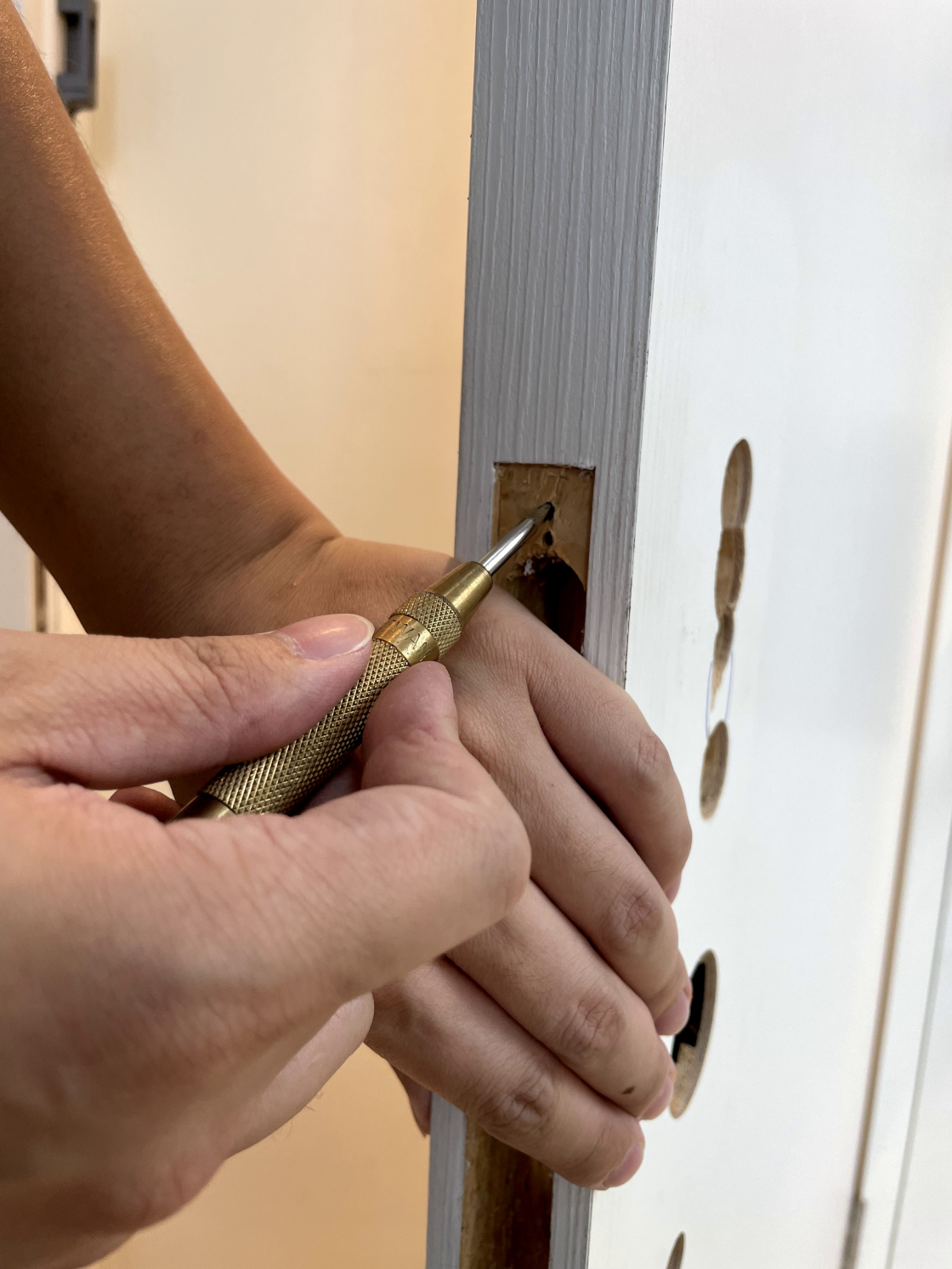

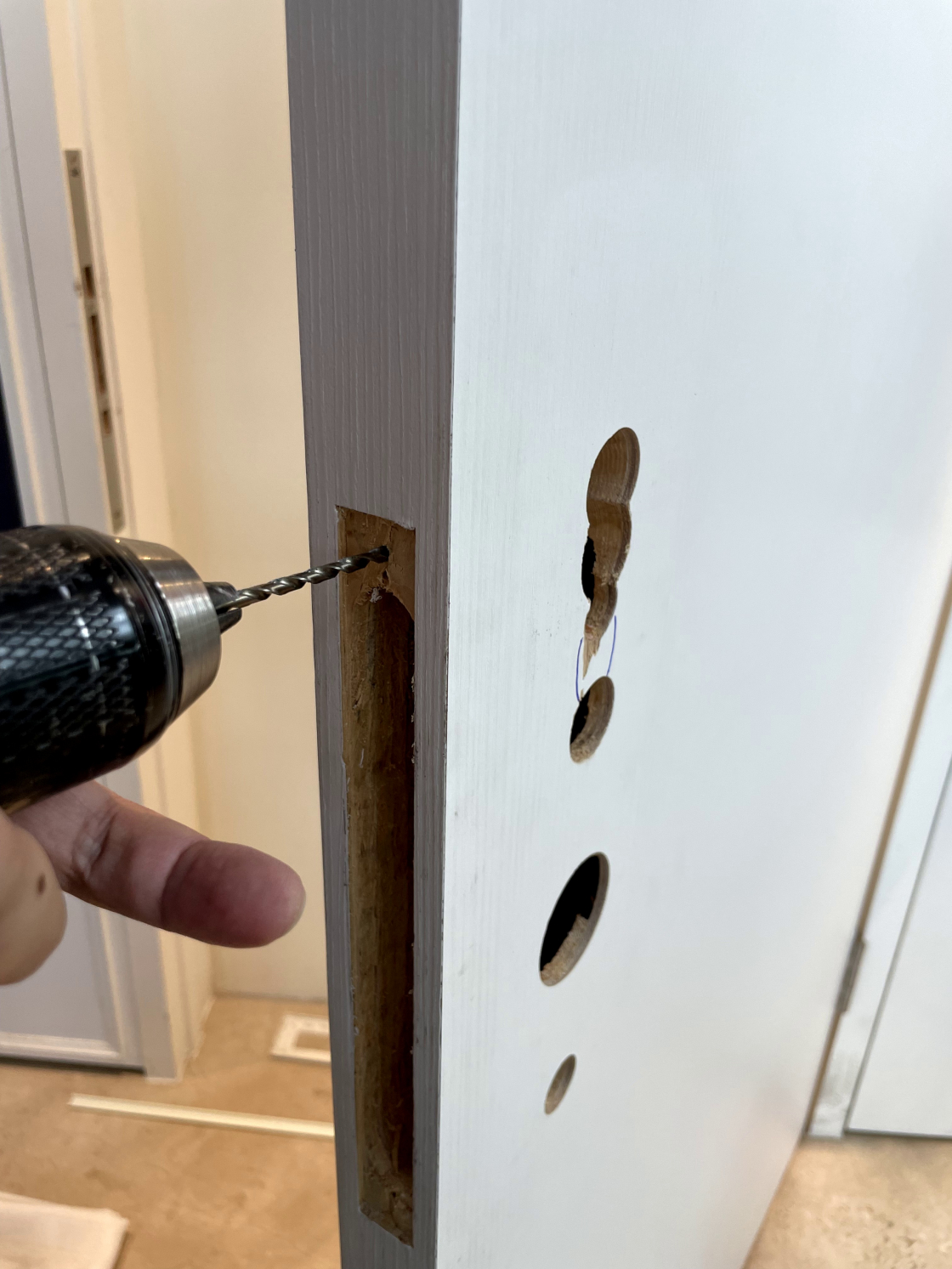

    接著鎖夾取出,利用中心衝在剛剛畫要鎖鎖夾位置的黑點打一個凹洞,並使用3.4mm的鑽尾,開出鎖夾上下兩個要鎖螺絲的位置。

    電子鎖安裝diy 步驟教學7-1 電子鎖安裝diy 步驟教學8-1

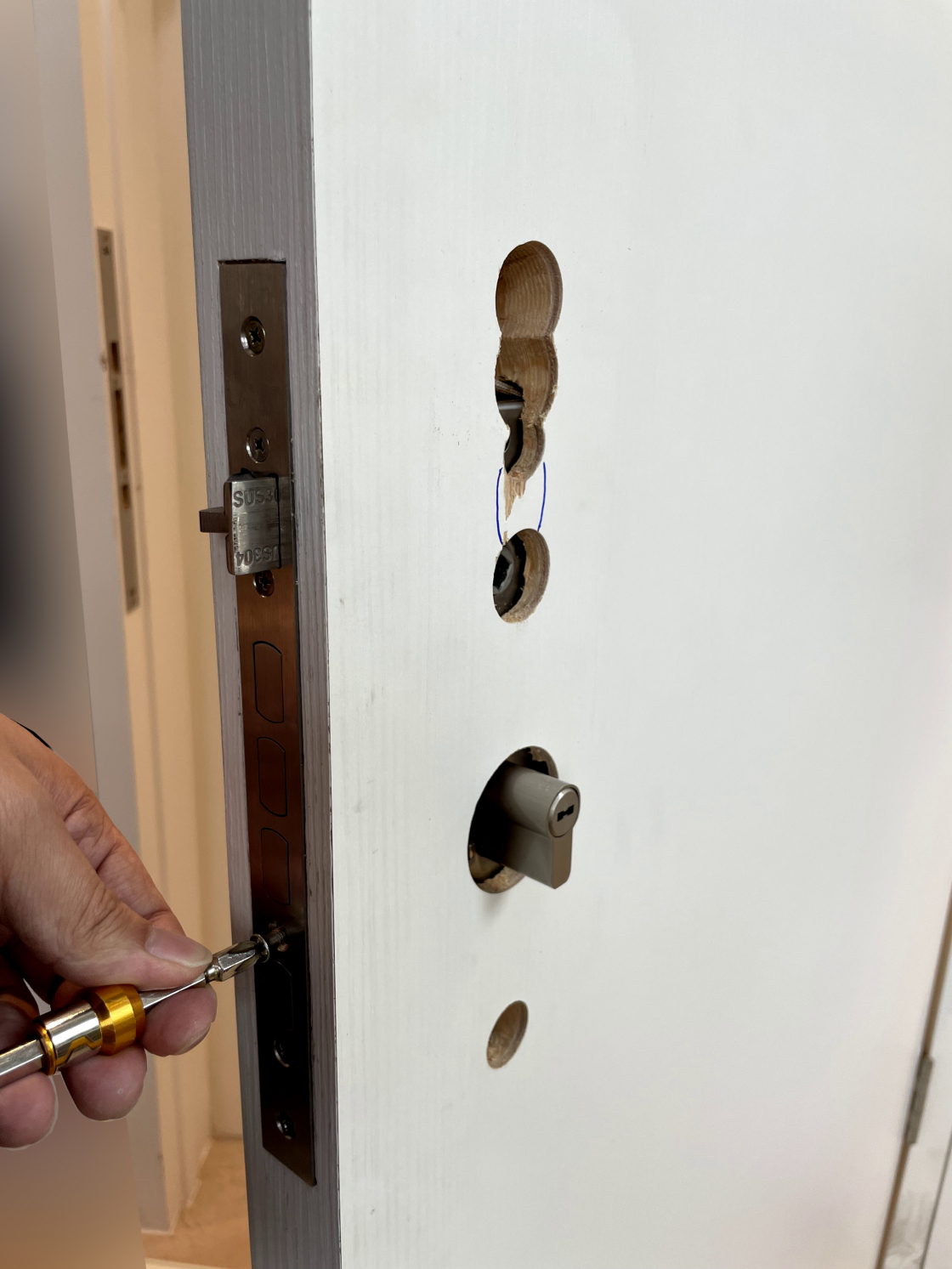

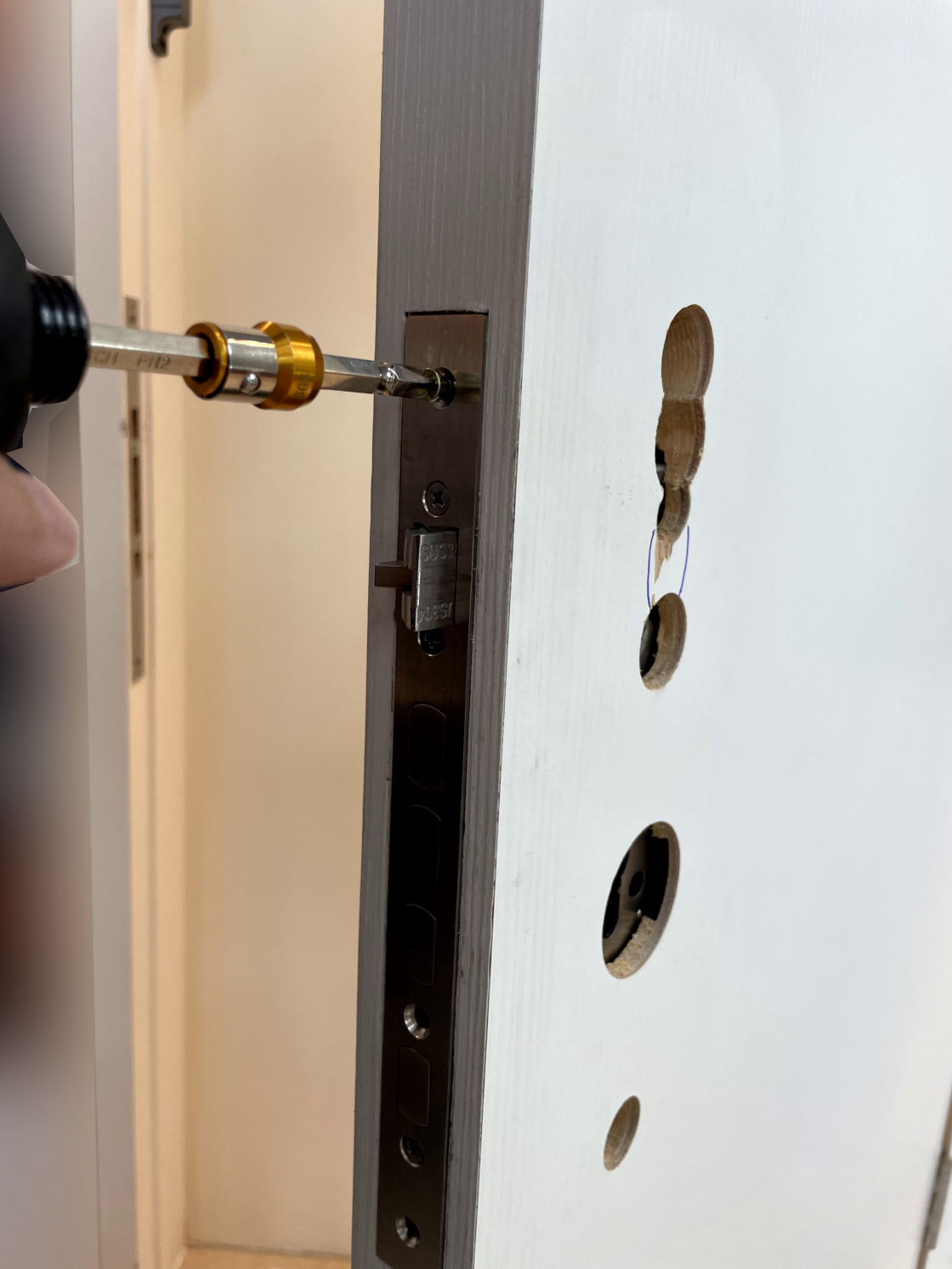

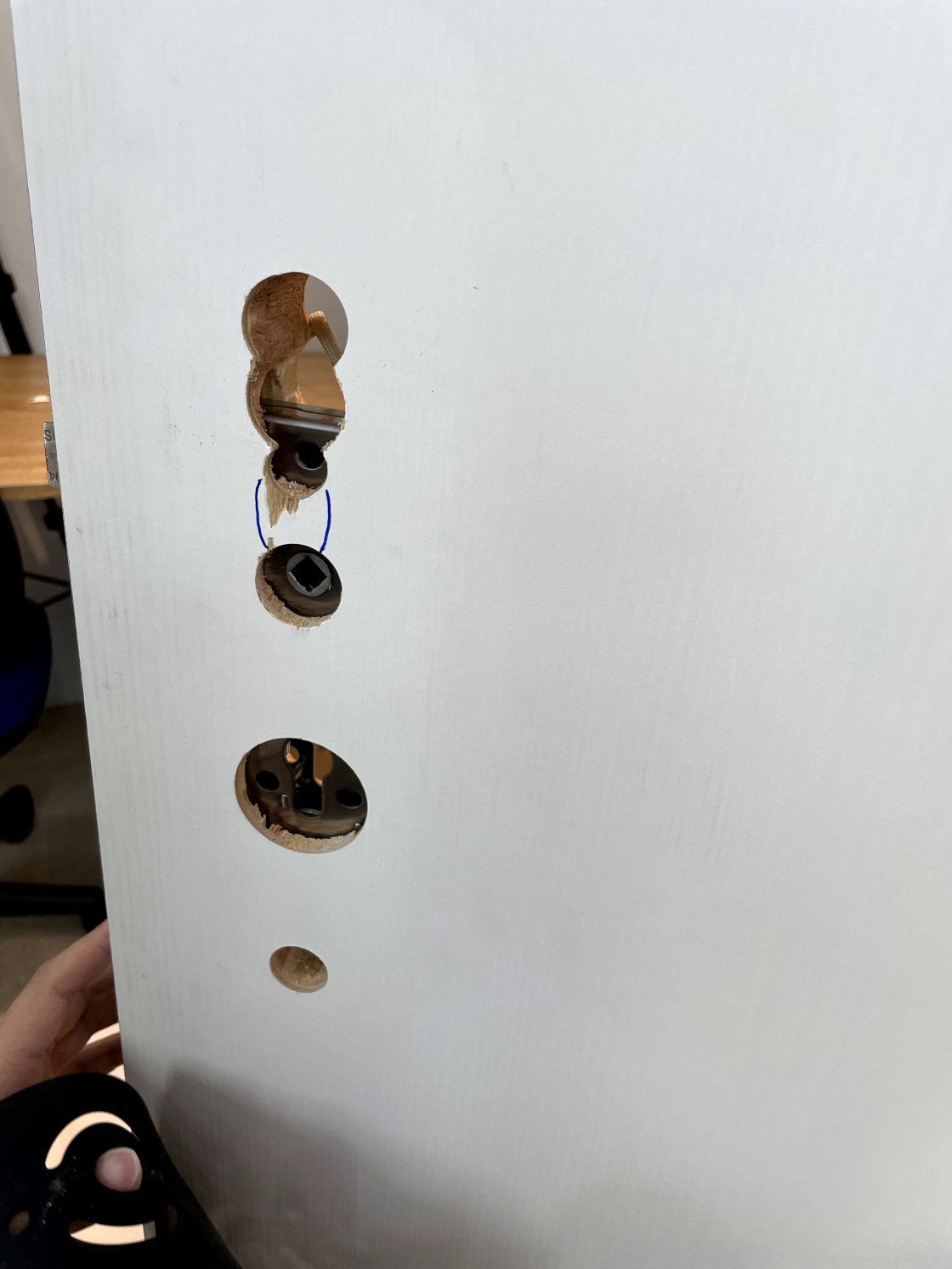

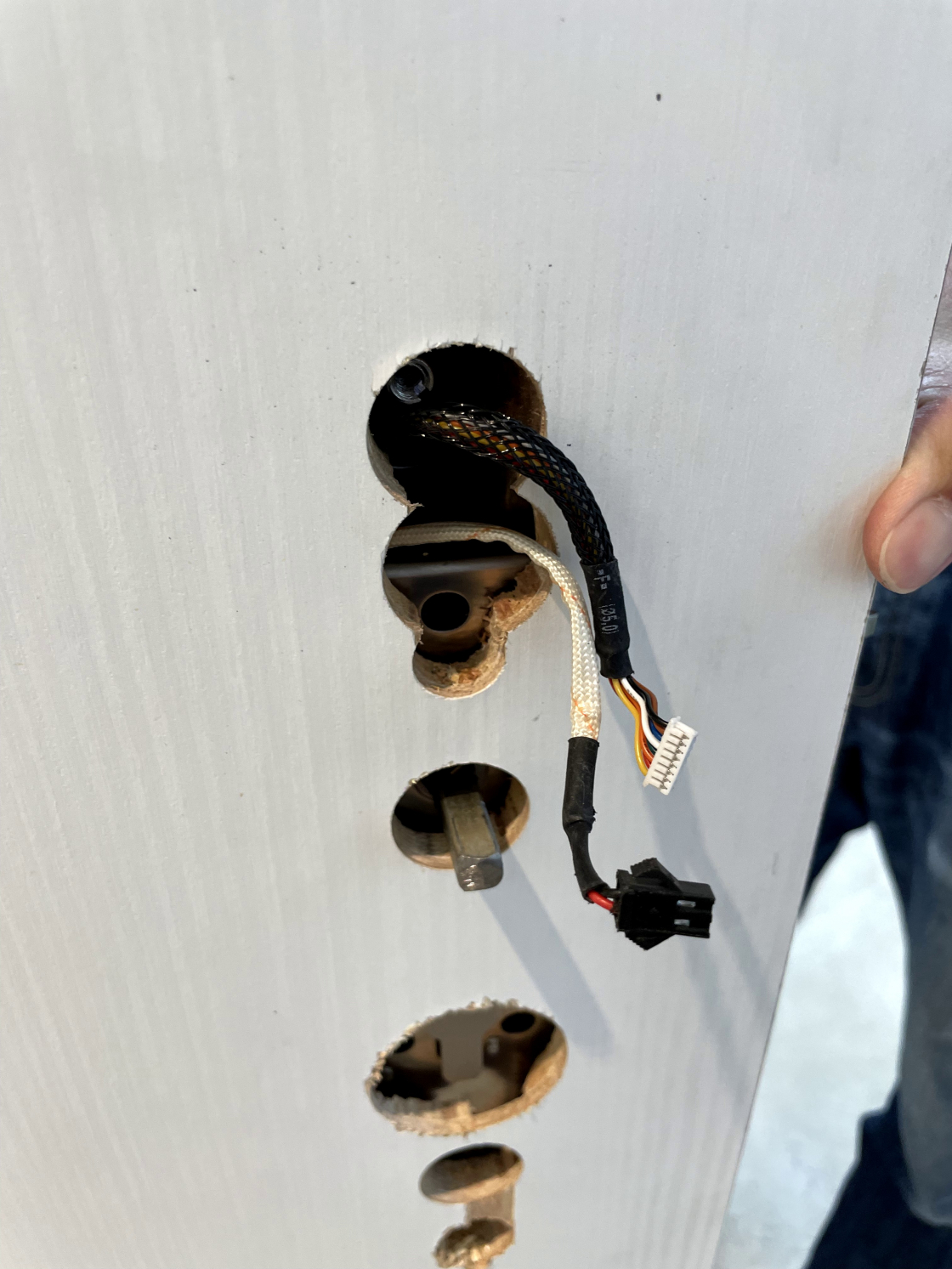

    鎖夾放進去後,把電源連接線從最上方的孔穿出,並鎖上螺絲孔。

    電子鎖安裝diy 步驟教學9 電子鎖安裝diy 步驟教學11-1

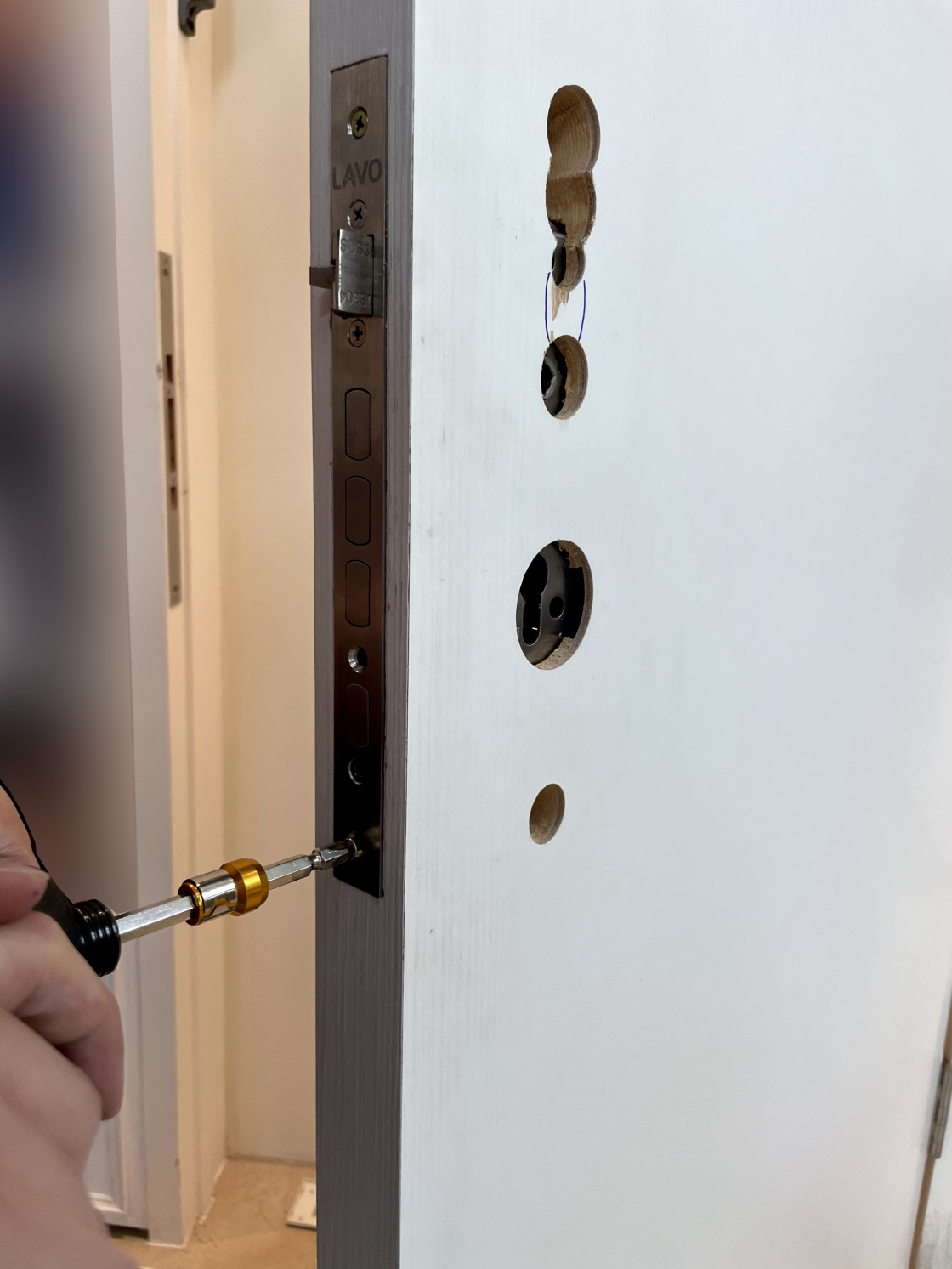

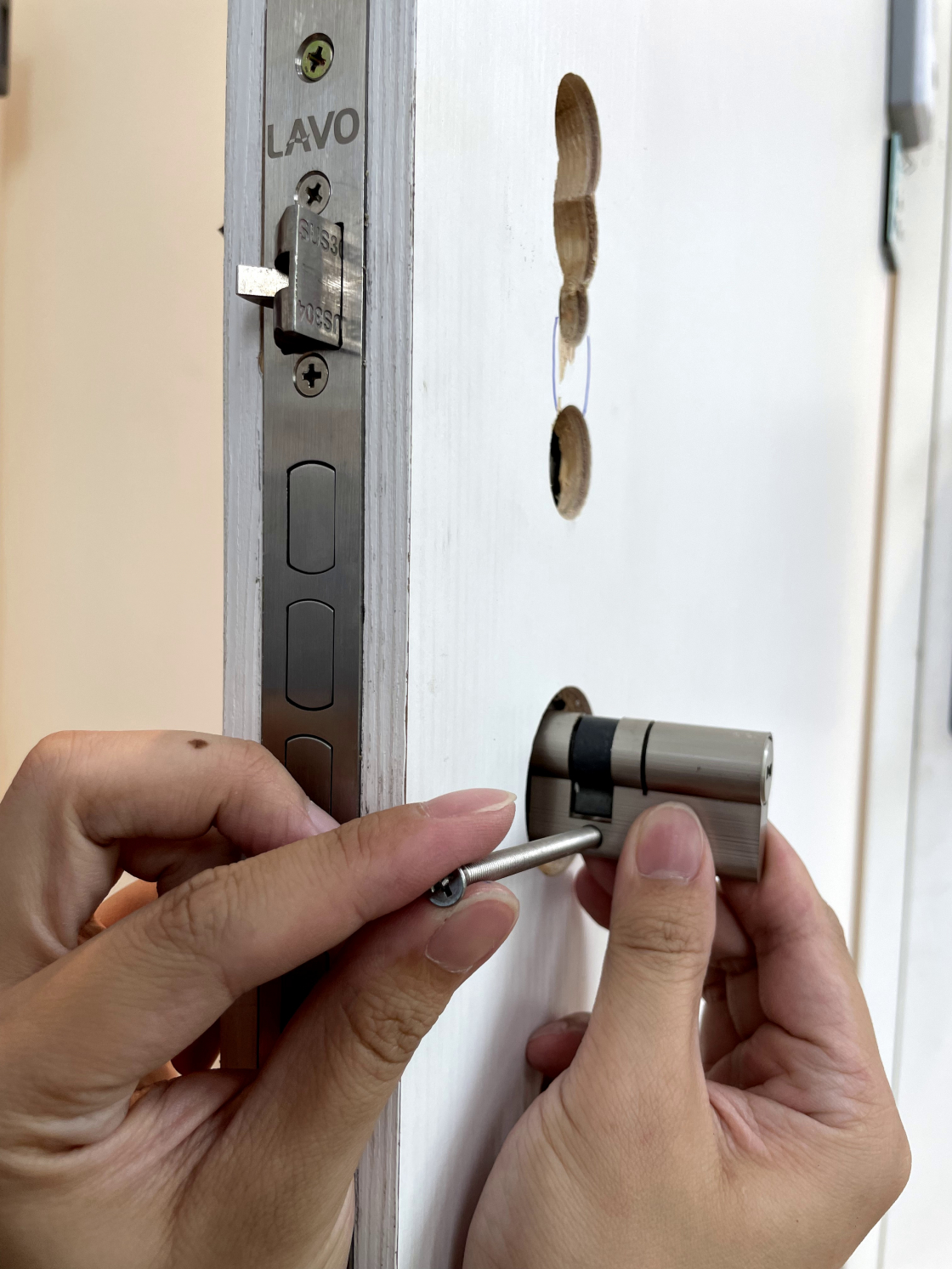

    放入鑰匙鎖心,對準位置,放入長螺絲,從側面鎖上。

    電子鎖安裝diy 步驟教學13 電子鎖安裝diy 步驟教學16-1

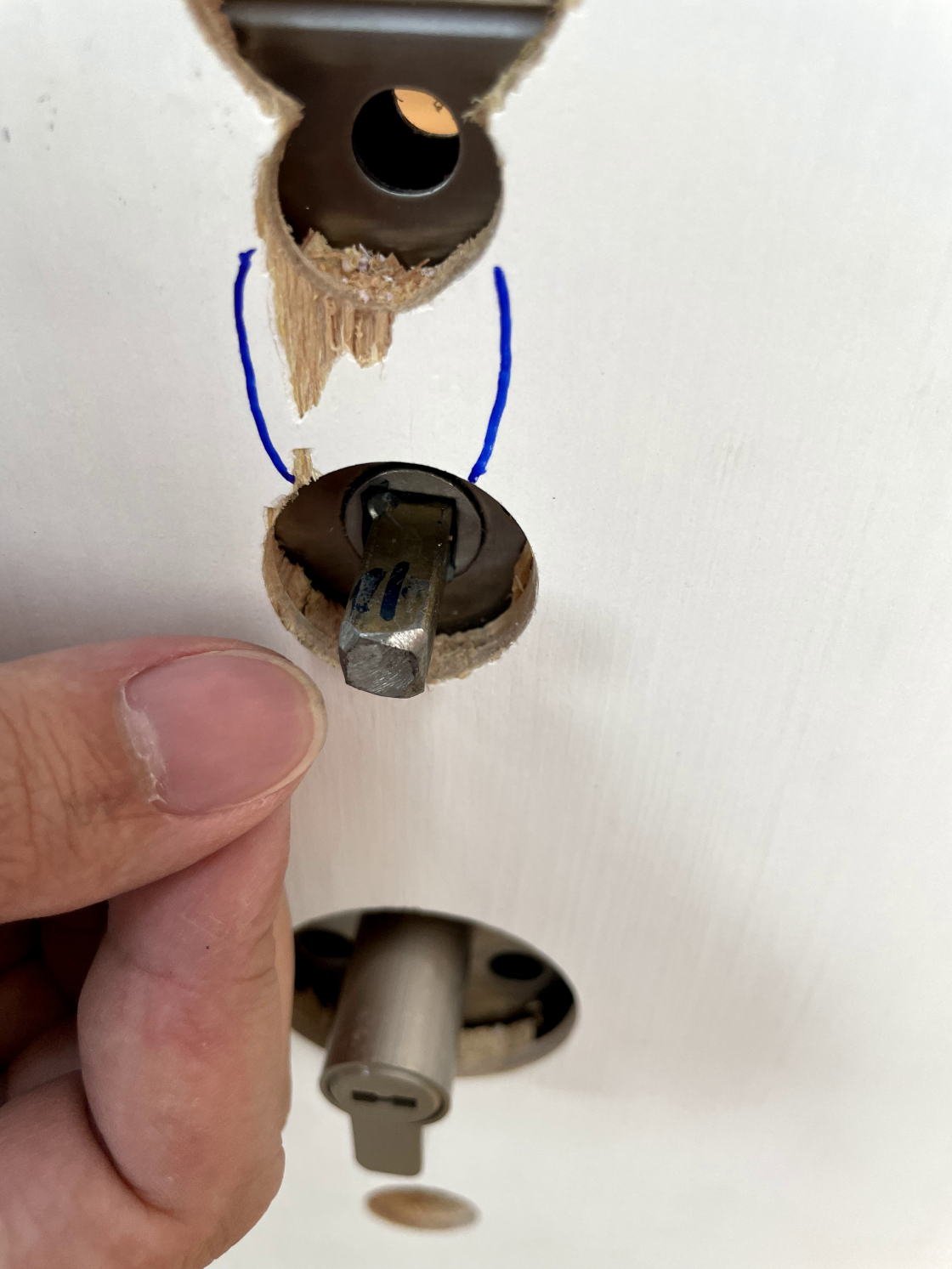

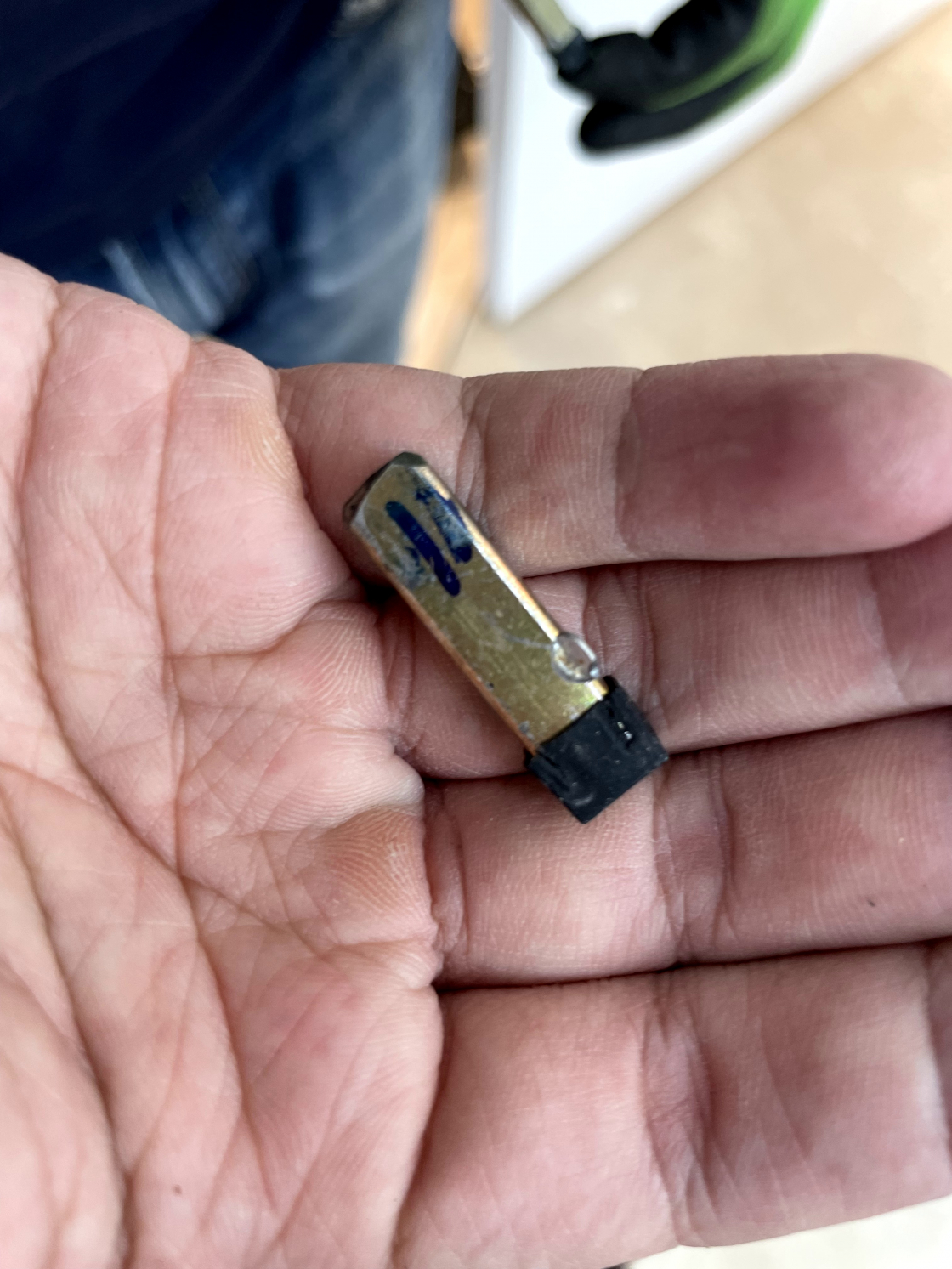

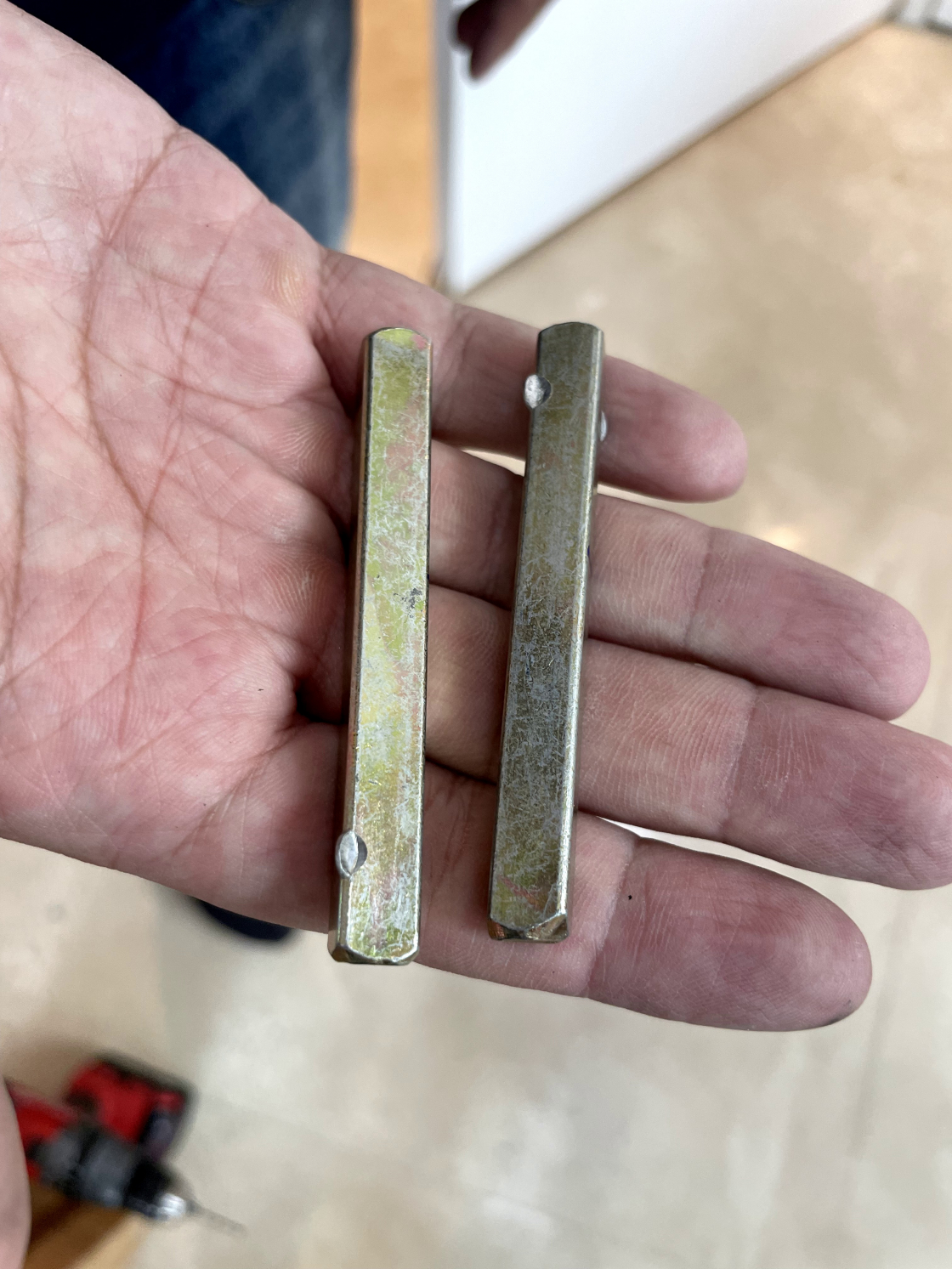

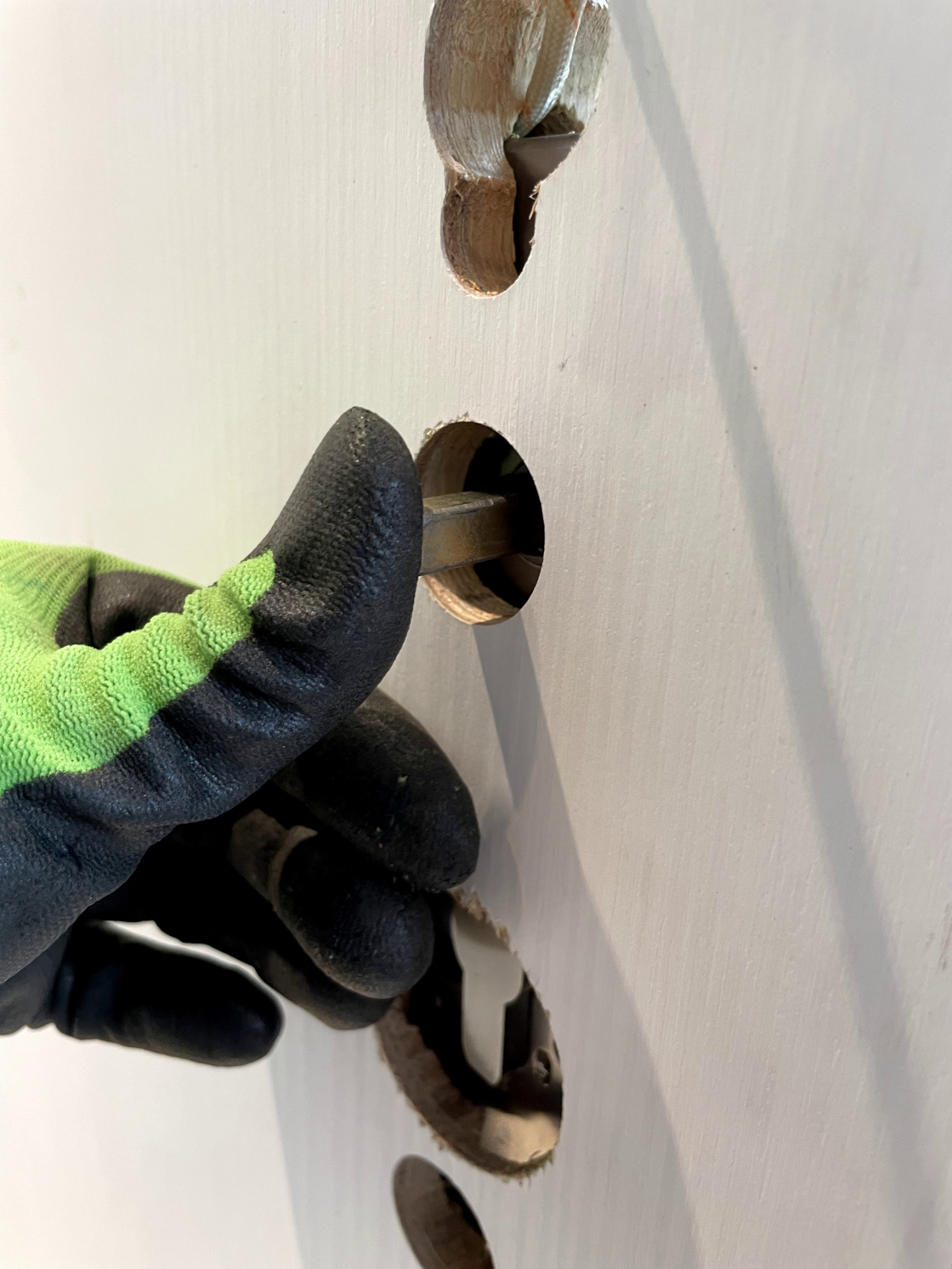

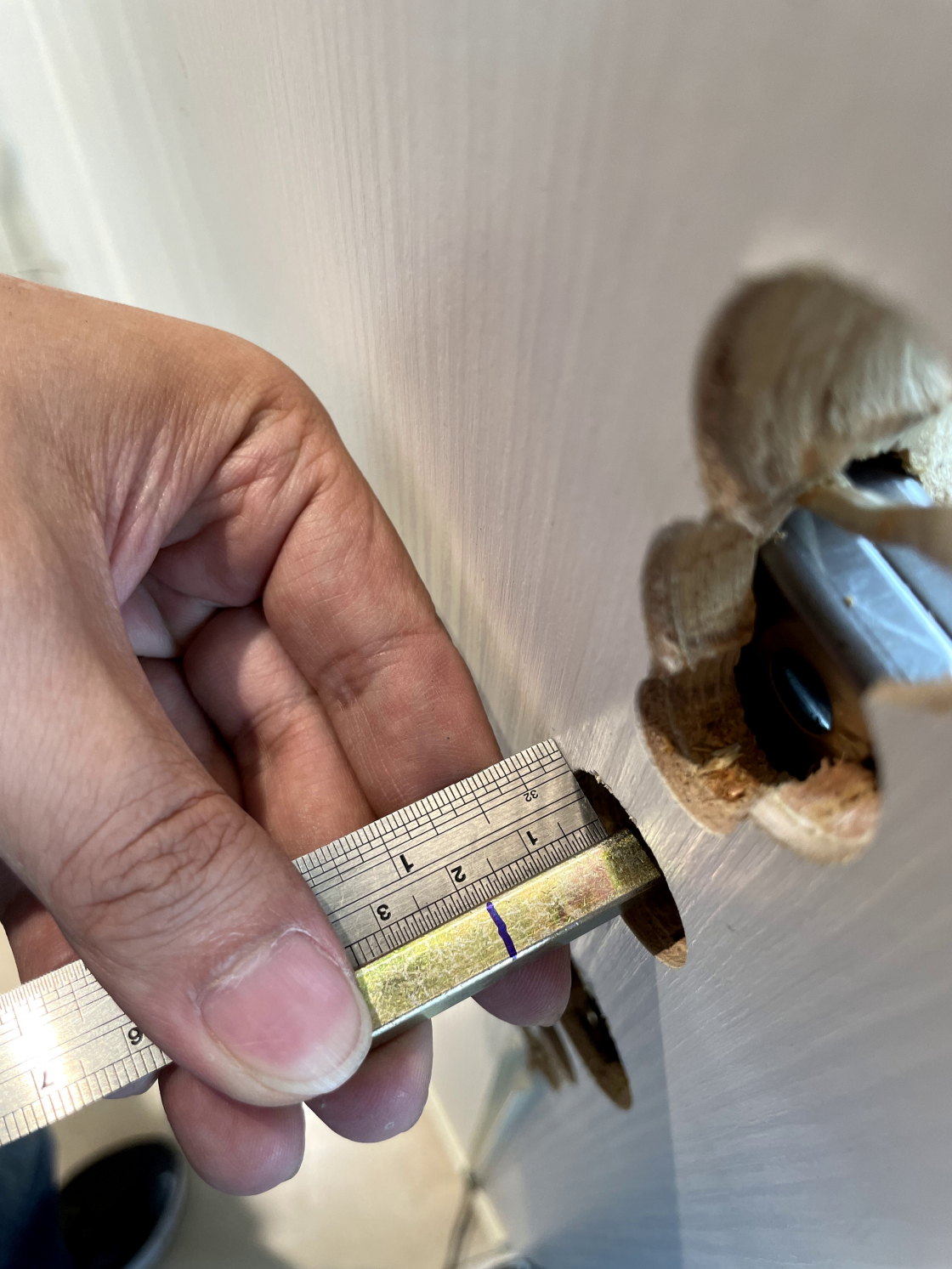

    取出分離式軸心,插入至鎖夾底部(由上數來第二個門孔),並將凸出門板的部分,切除適當長度,門前1.2cm,門後1.7cm。

    電子鎖安裝diy 步驟教學19 電子鎖安裝diy 步驟教學20
    電子鎖安裝diy 步驟教學19-1

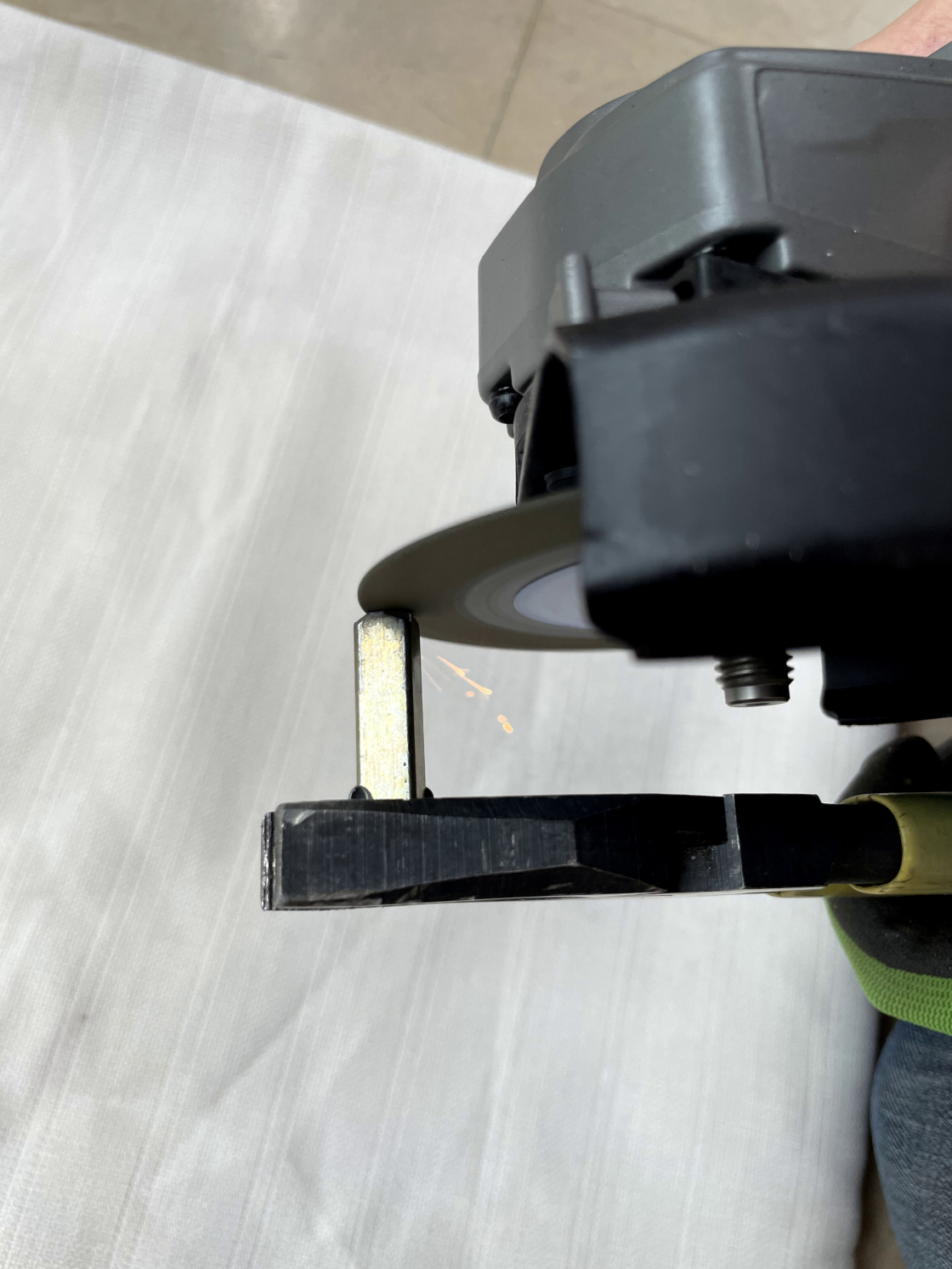

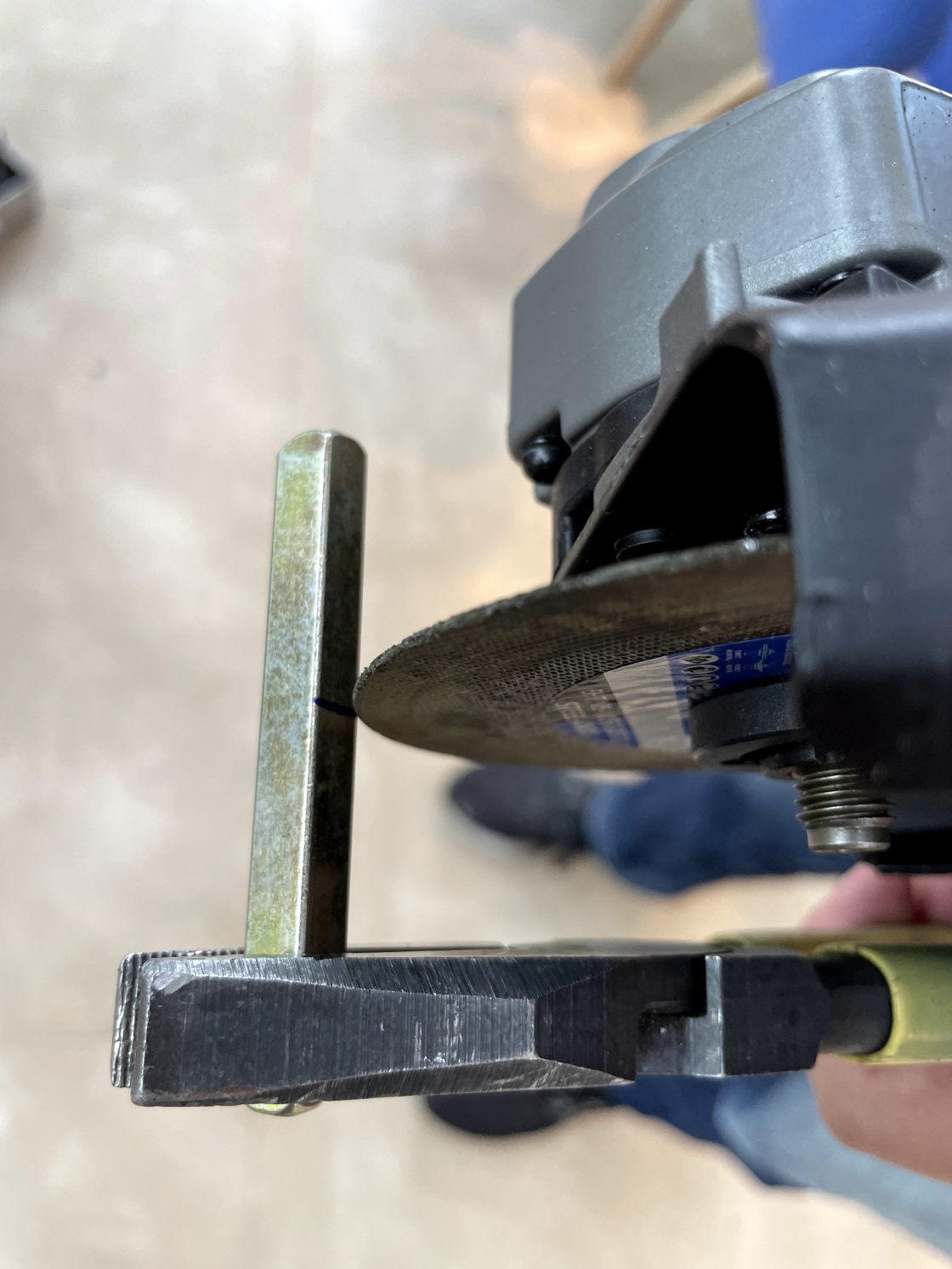

    利用砂輪機切除畫線處,並套上橡膠止滑軟套。

    電子鎖安裝diy 步驟教學21 電子鎖安裝diy 步驟教學22
    切除後將橡膠止滑軟套插入鎖夾並壓緊,前後皆相同步驟。

    電子鎖安裝diy 步驟教學23 電子鎖安裝diy 步驟教學25

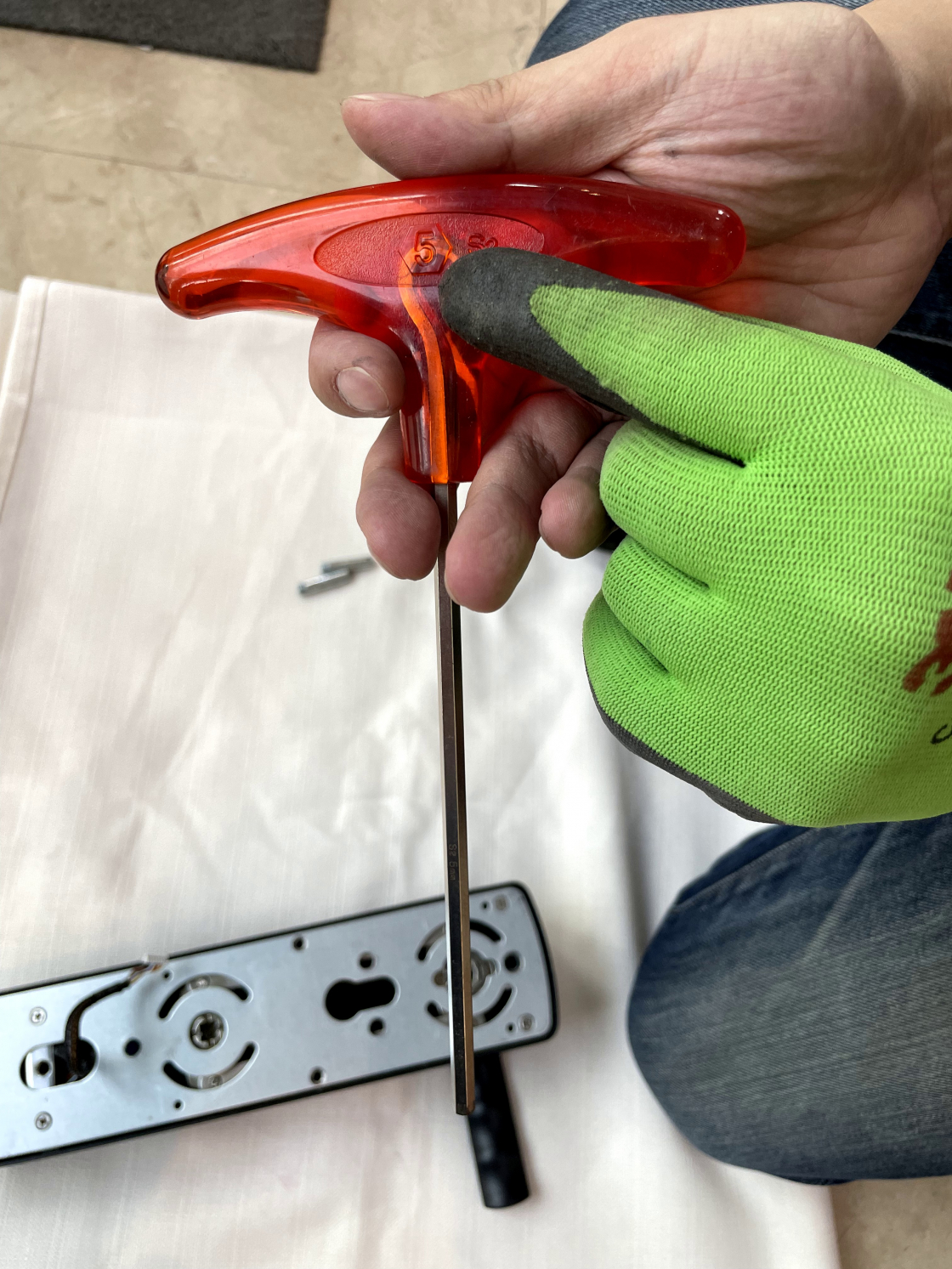

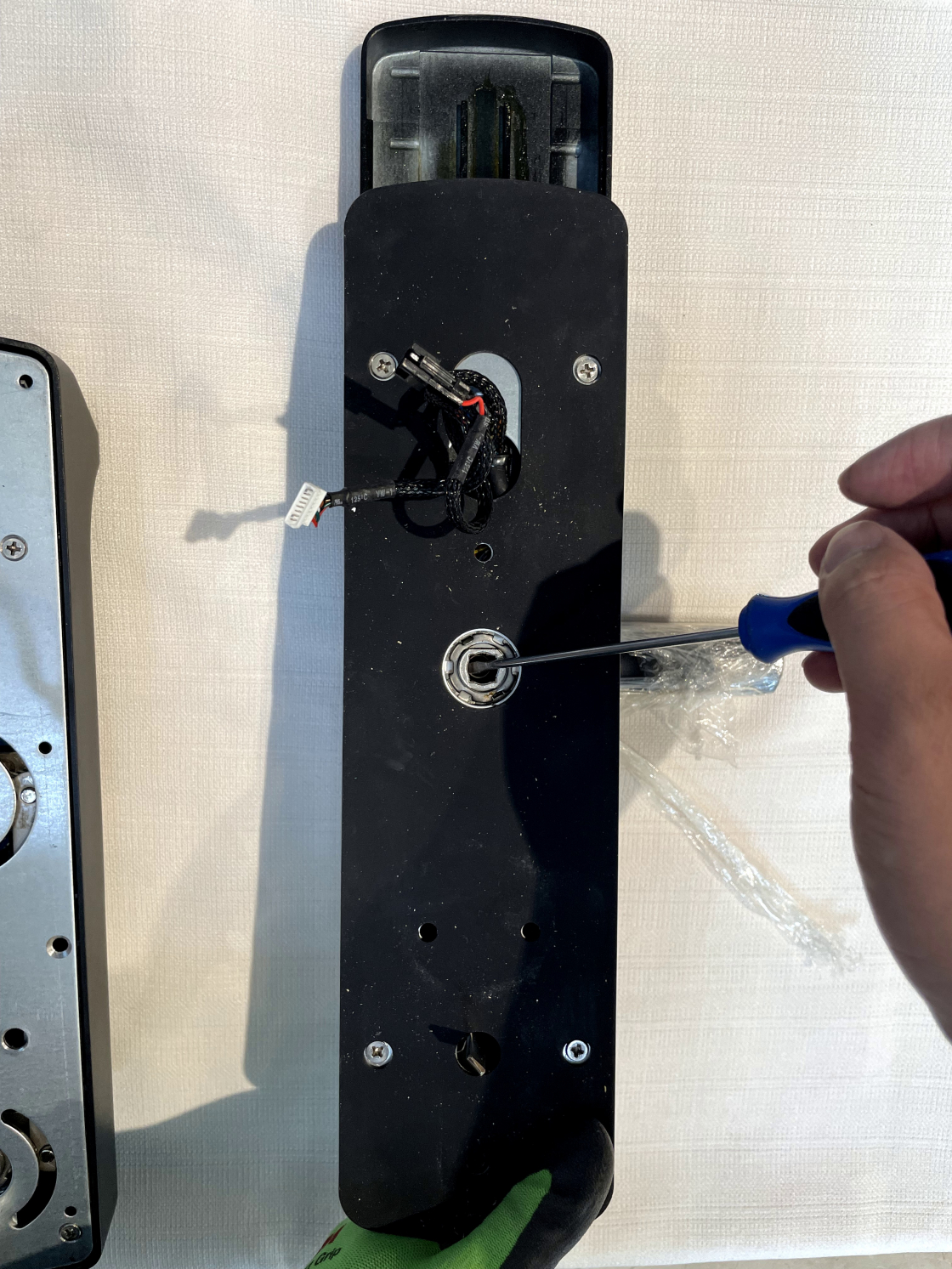

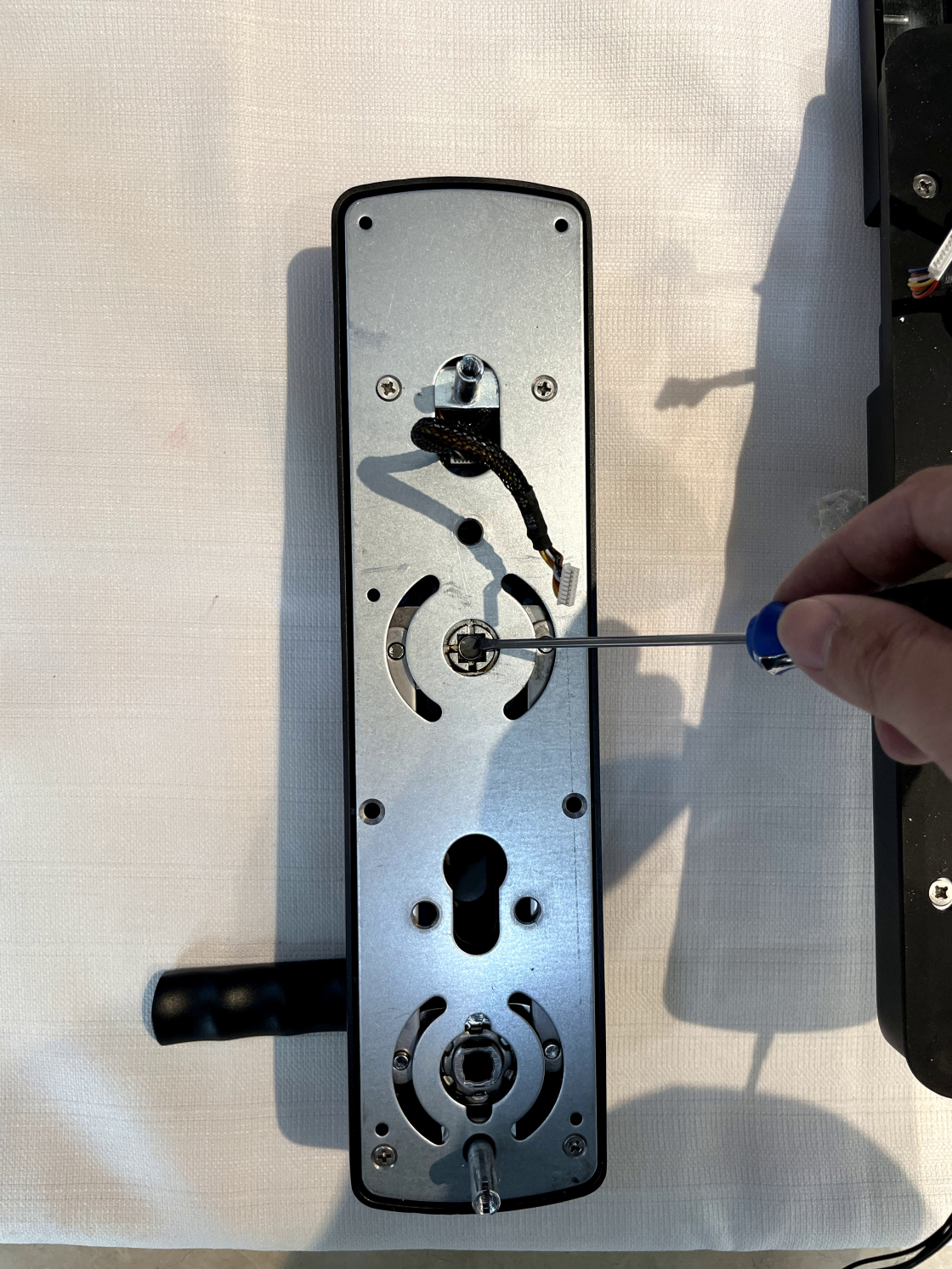

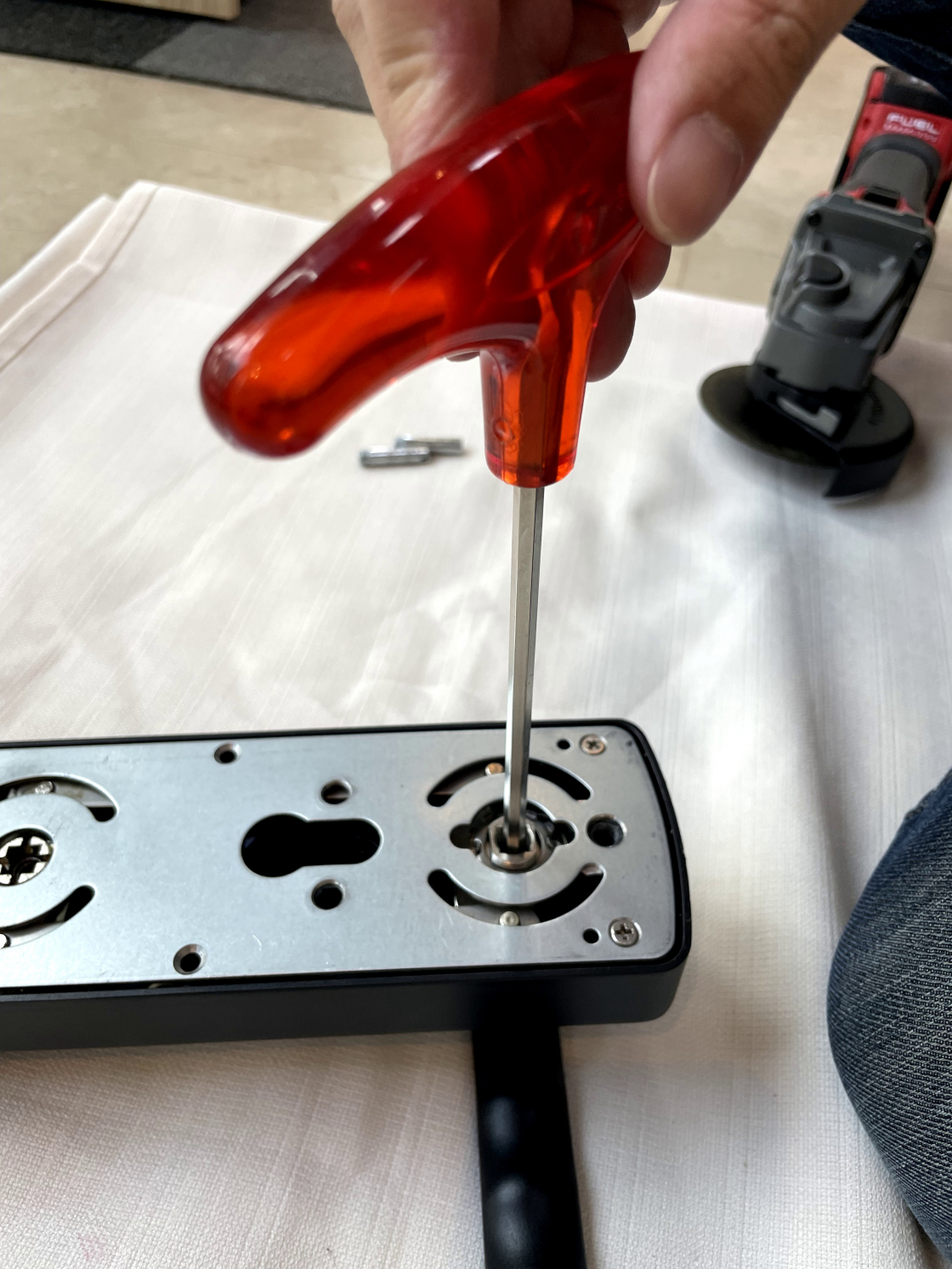

    如果您拿到的電子鎖把手與門扇方向是不同一邊,只需利用六角板手,將把手背面螺絲鬆開,把手轉方向,再鎖緊即可(請鎖至最緊,避免鬆脫)。

    電子鎖安裝diy 步驟教學26 電子鎖安裝diy 步驟教學28
     電子鎖安裝diy 步驟教學27

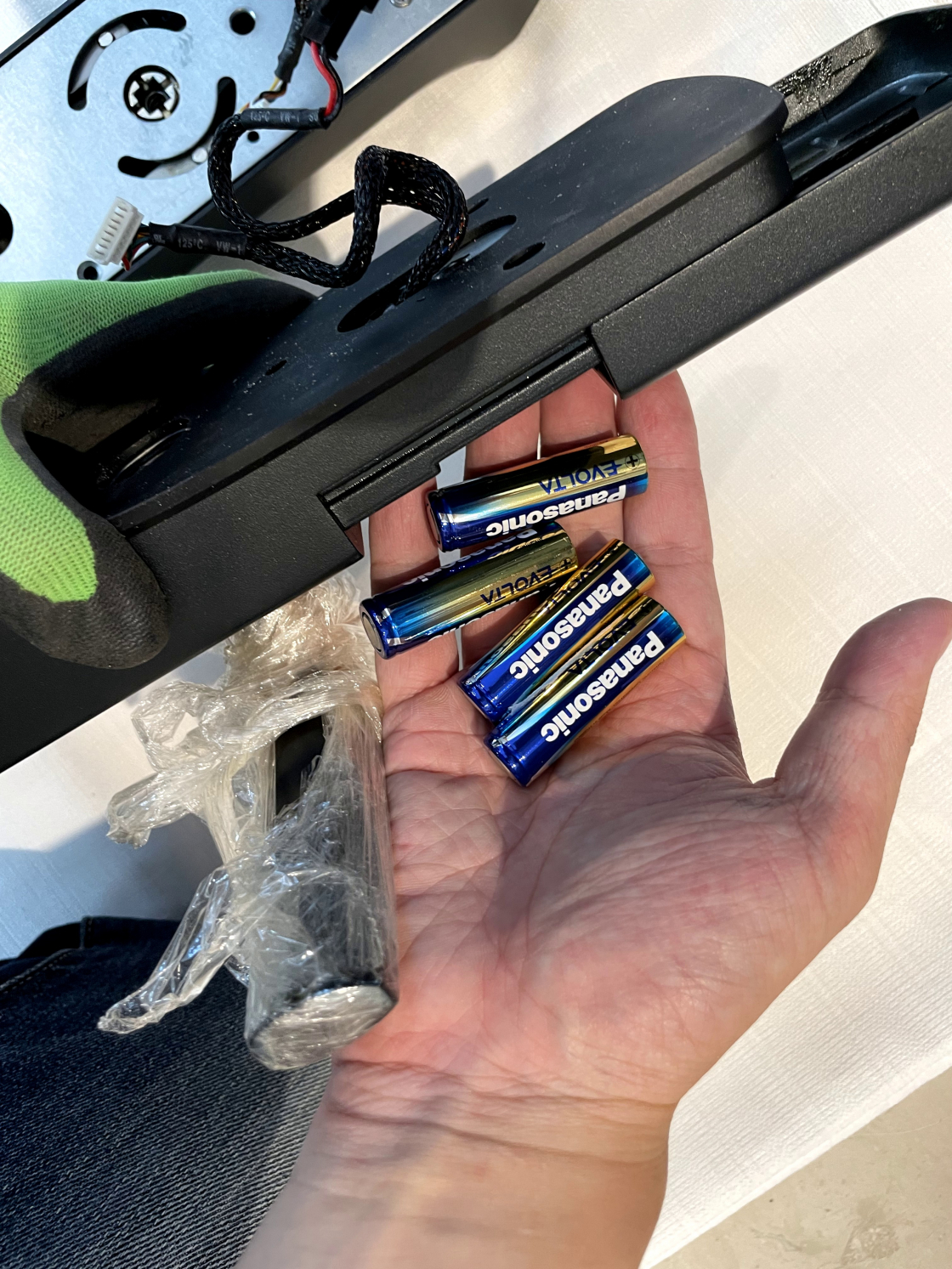

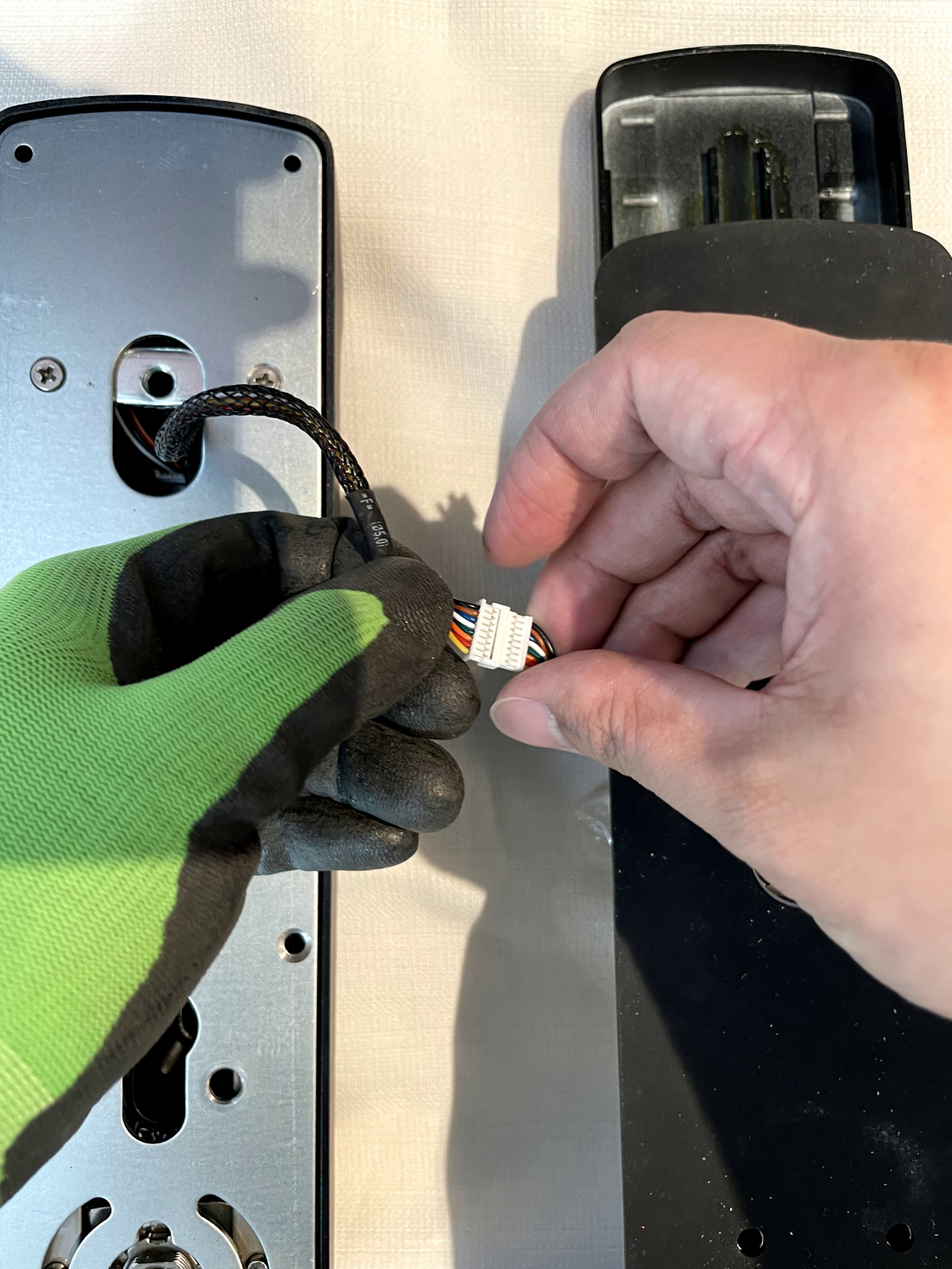

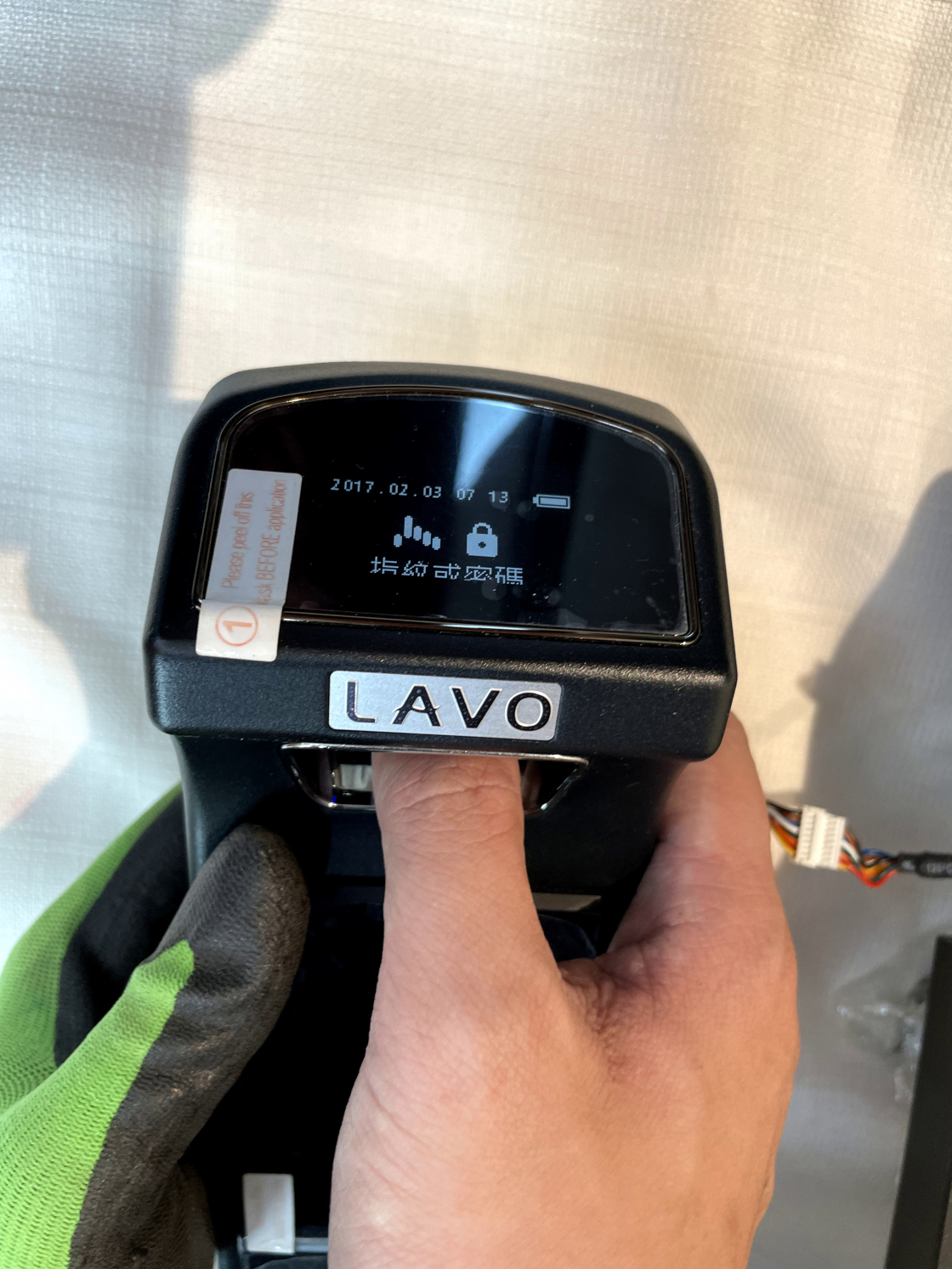

    電子鎖裝上門之前,先將接頭連接,並放入電池,開機測試,確認沒問題,將電池先拆下,再繼續後續步驟。

    電子鎖安裝diy 步驟教學29 電子鎖安裝diy 步驟教學30

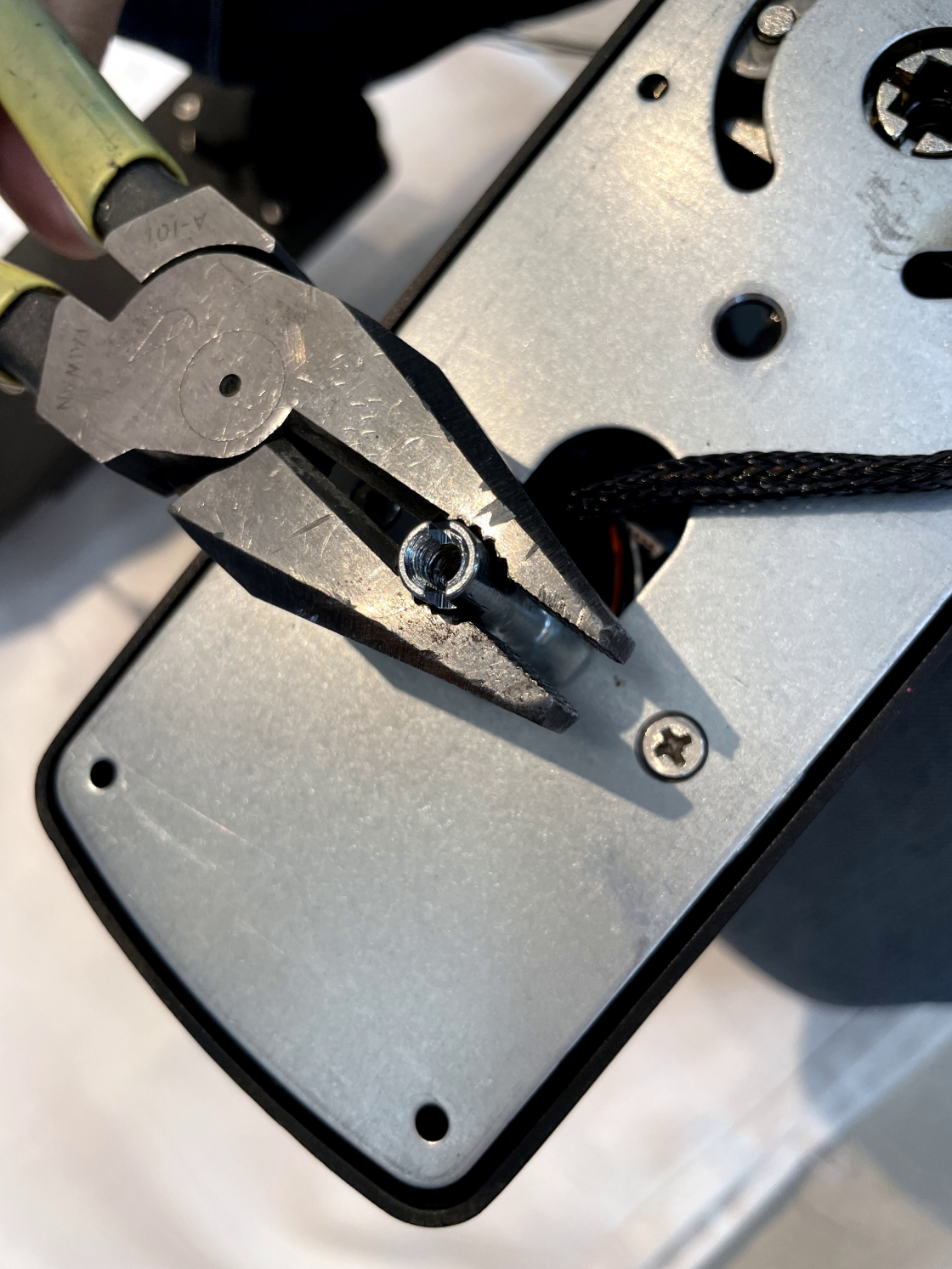

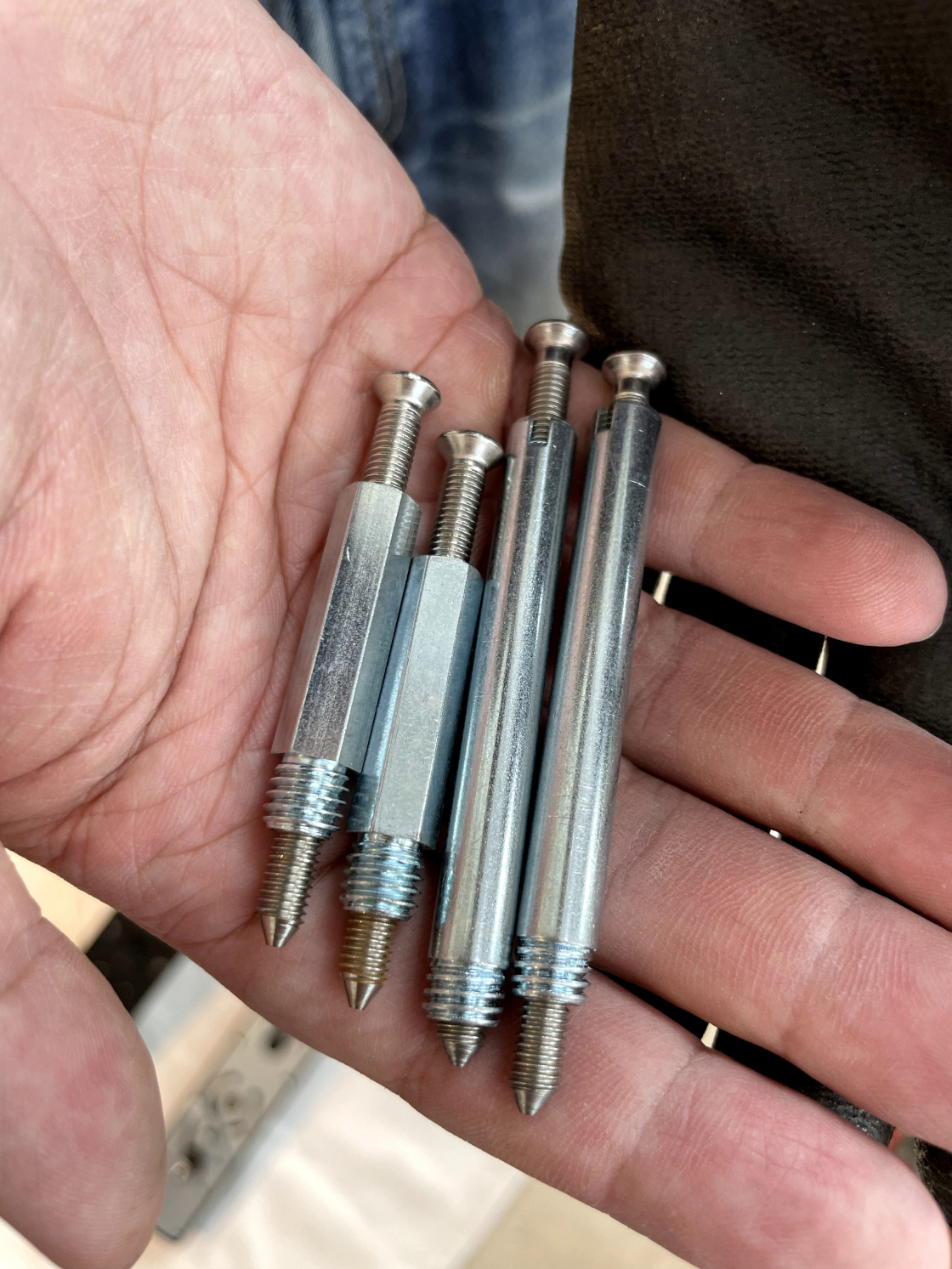

    將套管套入底座上下位置,並用老虎鉗鎖緊。

    電子鎖安裝diy 步驟教學37-1 電子鎖安裝diy 步驟教學37-2
    電子鎖安裝diy 步驟教學37-3 電子鎖安裝diy 步驟教學35

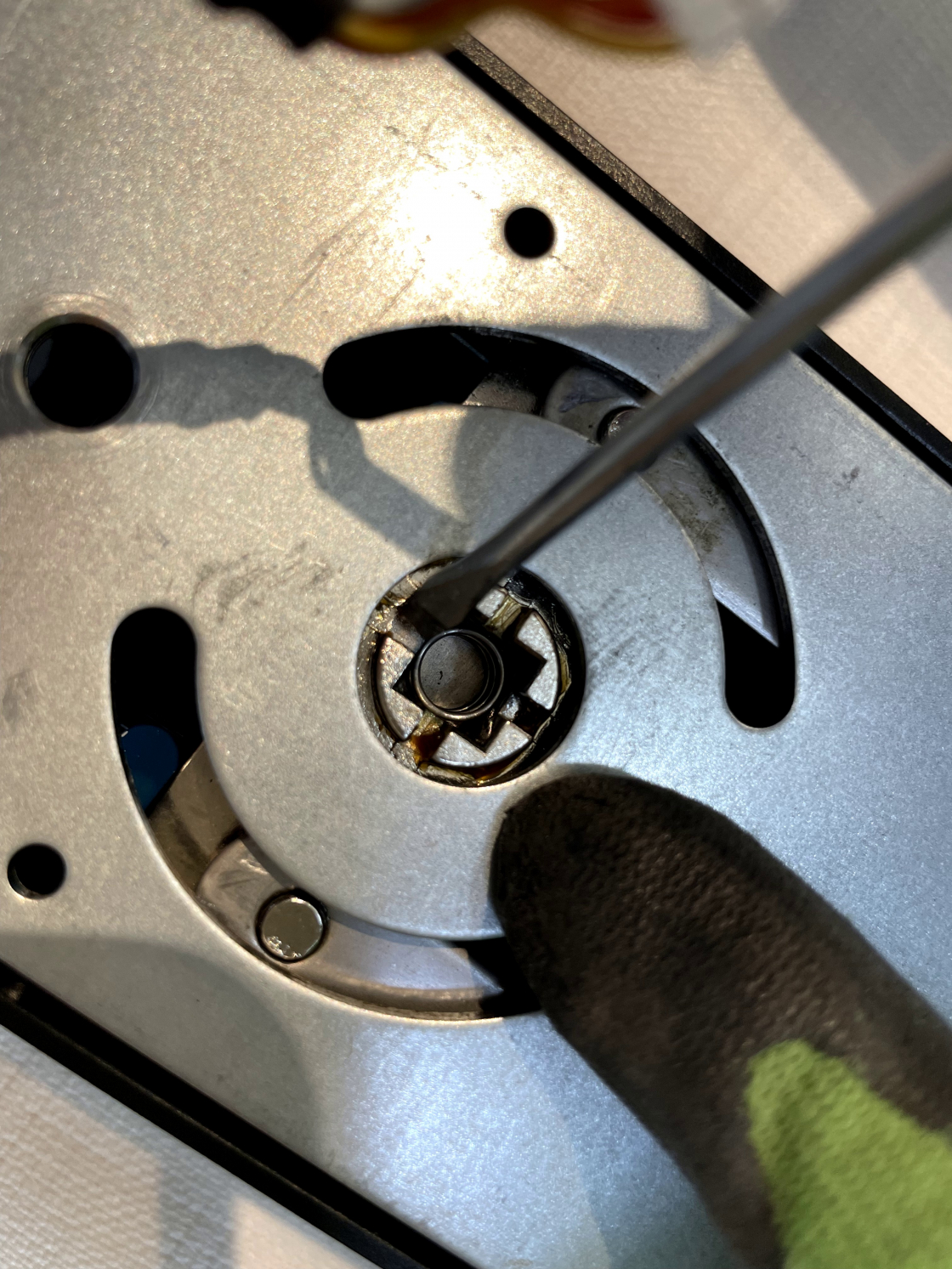

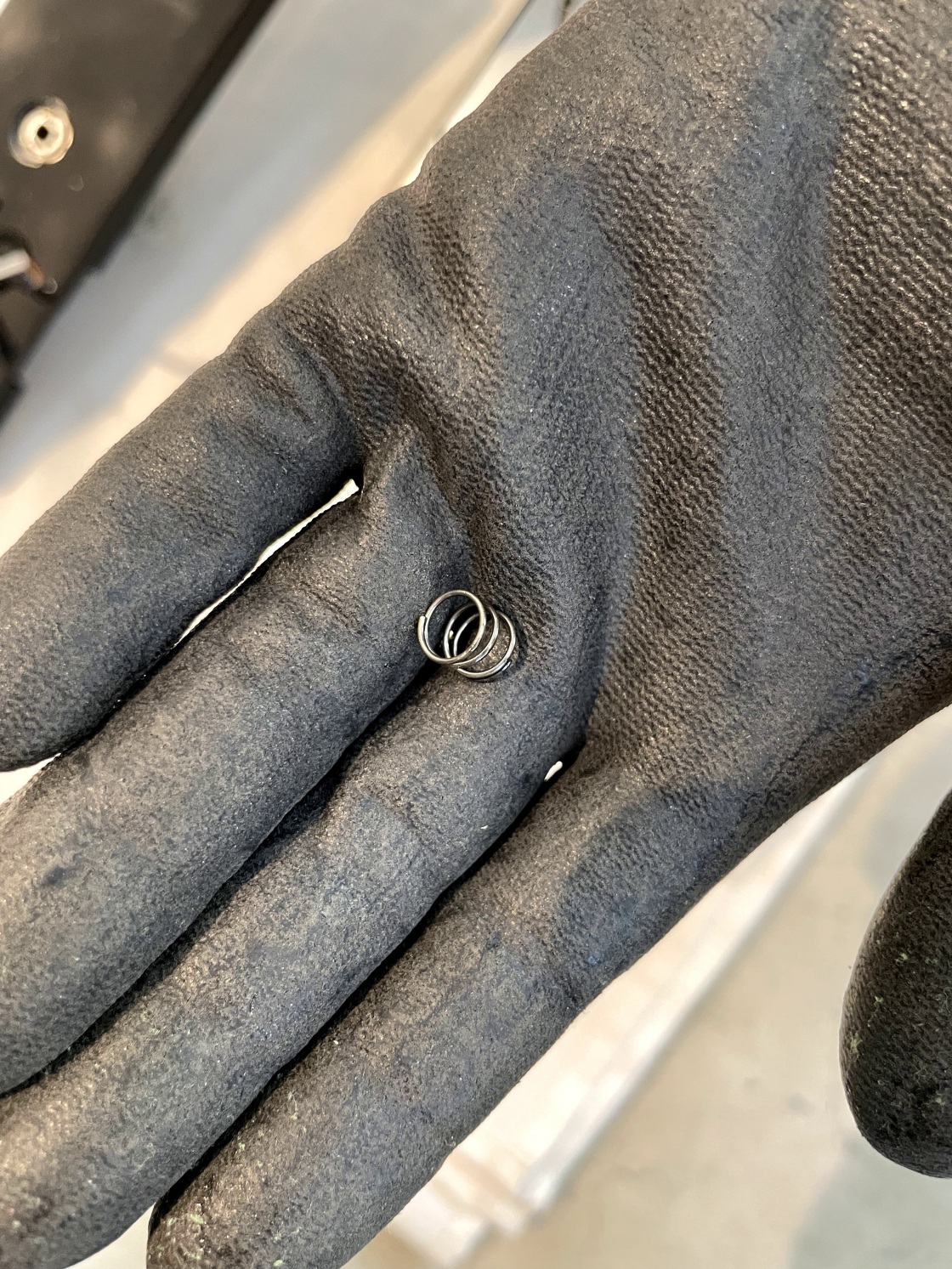

    將小彈簧放入電子鎖把手背面凹槽,記得前後面板都要放。

    電子鎖安裝diy 步驟教學33 電子鎖安裝diy 步驟教學34
    並將線材穿過最上面的孔洞至背面,會有兩條線於背面的最上方孔洞穿出。

    電子鎖安裝diy 步驟教學38  電子鎖安裝diy 步驟教學42

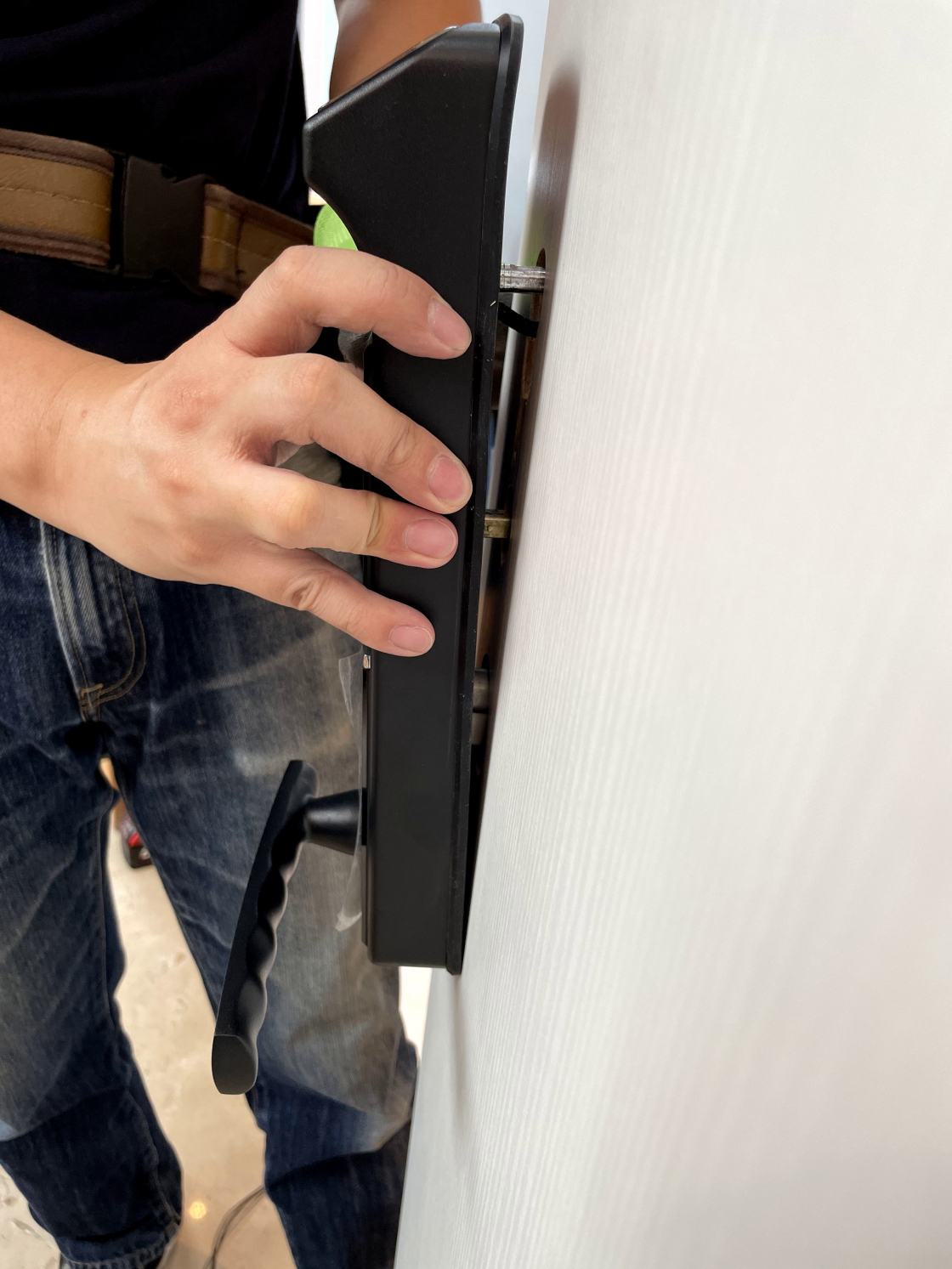

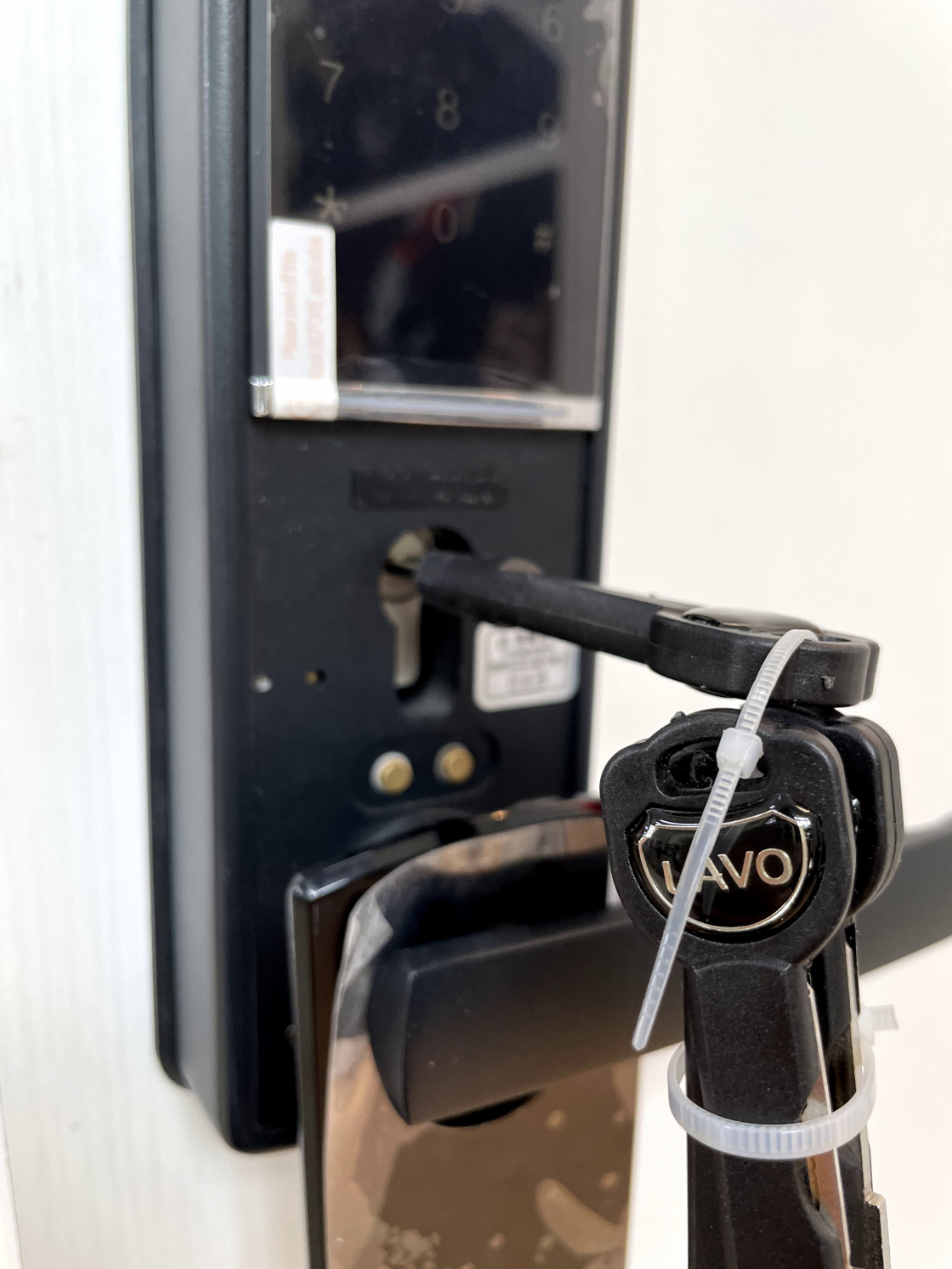

    接著,將電子鎖前面板放上門板,並用鑰匙插著鑰匙孔,避免電子鎖施工過程不慎掉落。接著拿出後面板的插銷比對門扇厚度,看是否過長需要切除(一般建議插銷長度約門扇厚度3/4)。

    電子鎖安裝diy 步驟教學43 電子鎖安裝diy 步驟教學45

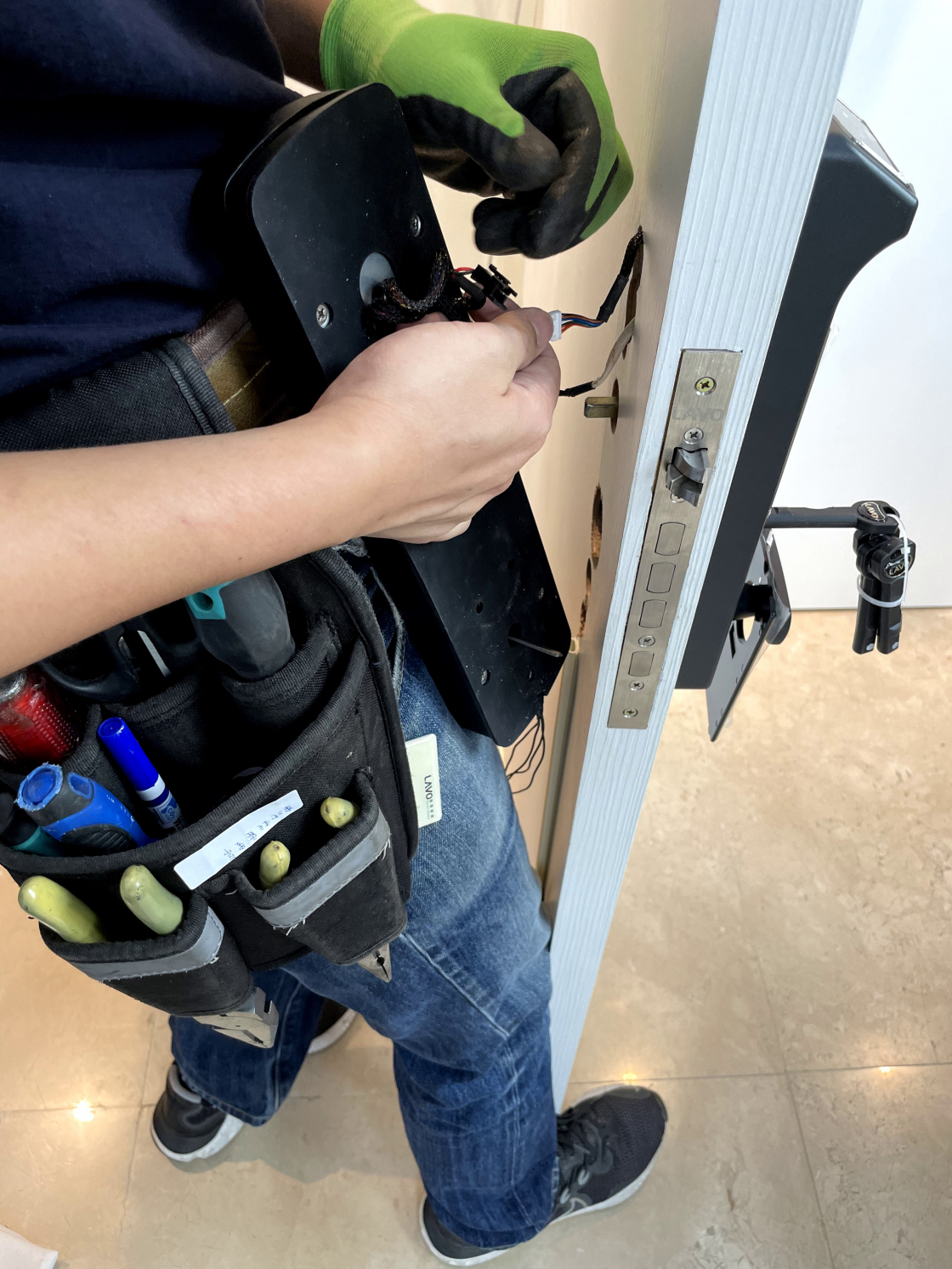

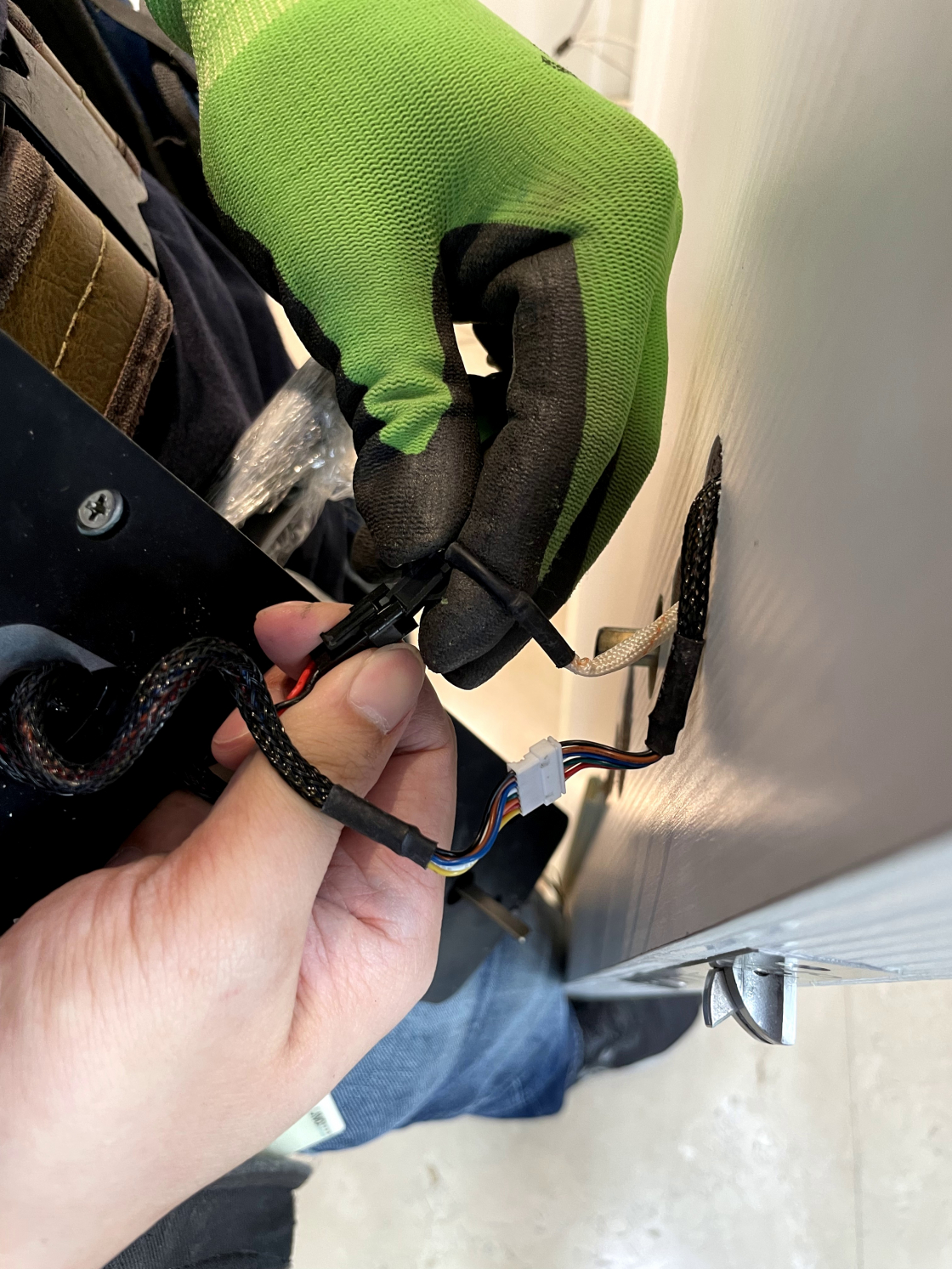

    將兩條線與後面板相接(注意接頭相接處要確實接和牢固,未牢固會導致電子鎖送電不良無法運作),接著放上電子鎖後面板。

    電子鎖安裝diy 步驟教學46 電子鎖安裝diy 步驟教學48

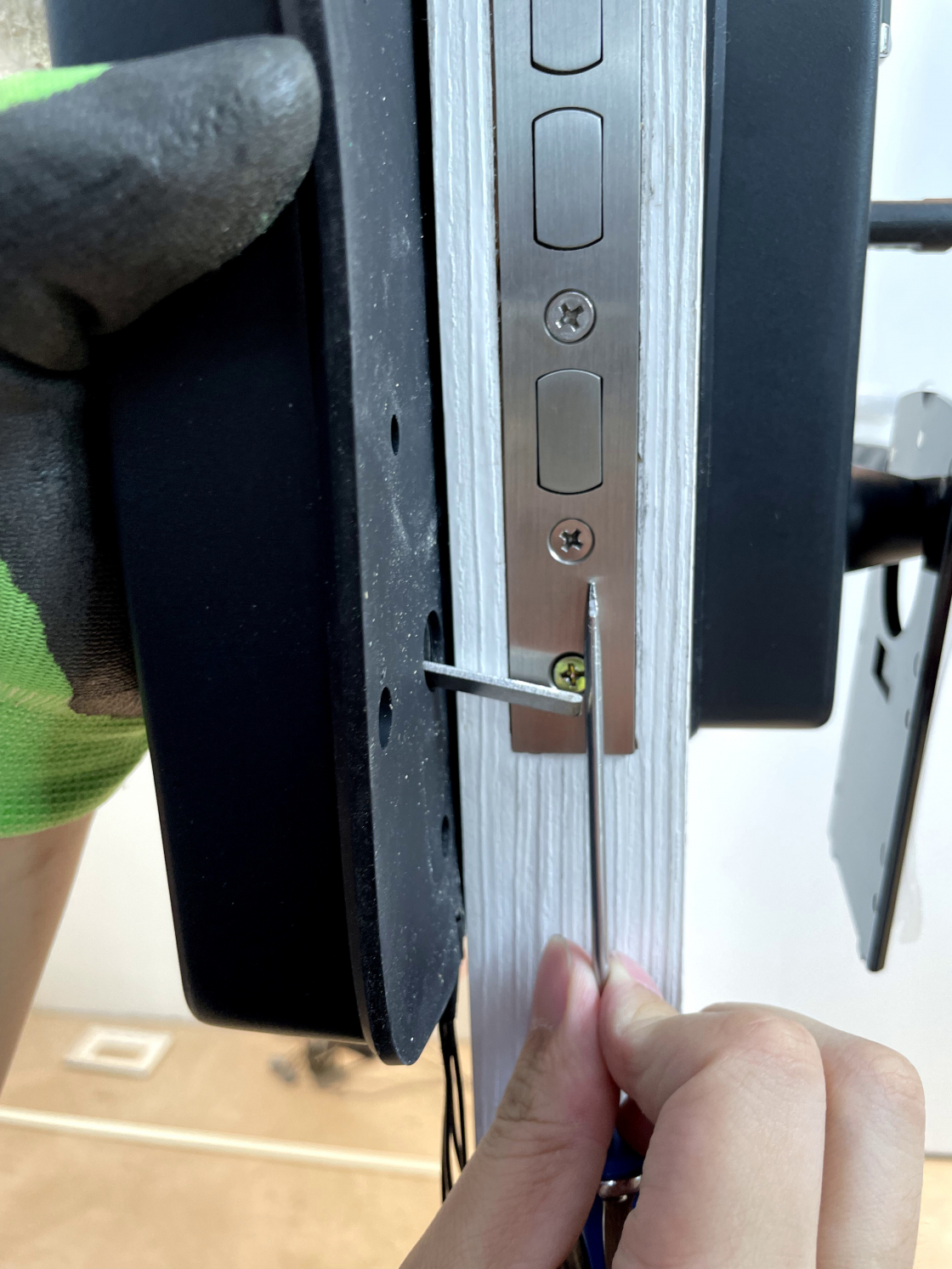

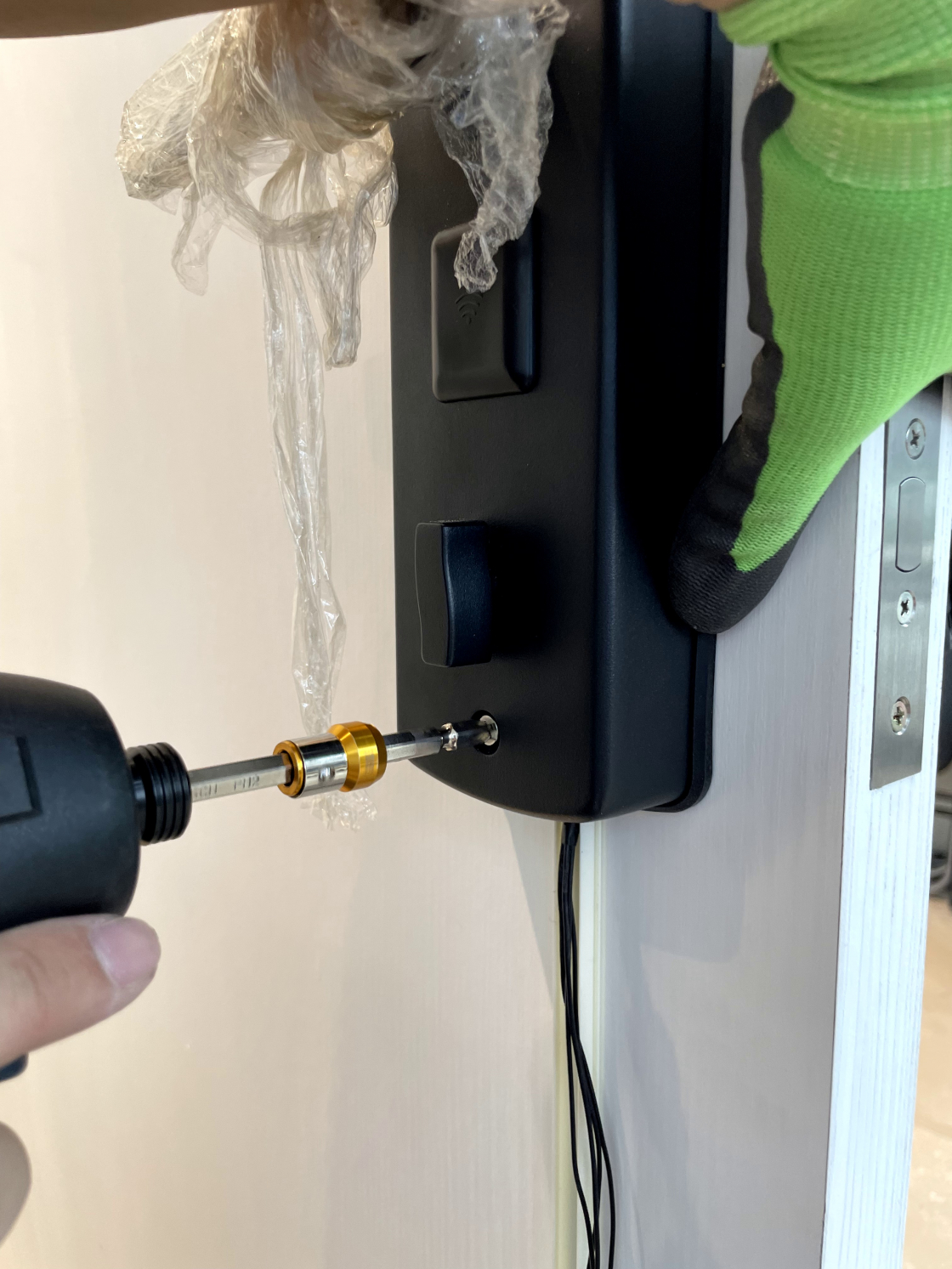

    利用細長的螺絲起子騰出裡面的空間,比免擋住螺絲的路徑,接著使用手動螺絲起子測試鎖緊,可以之後,用電動螺絲起子鎖緊(不要鎖到全緊,留一些調整位置)。

    電子鎖安裝diy 步驟教學49 電子鎖安裝diy 步驟教學50-0
    電子鎖安裝diy 步驟教學51 電子鎖安裝diy 步驟教學51-1

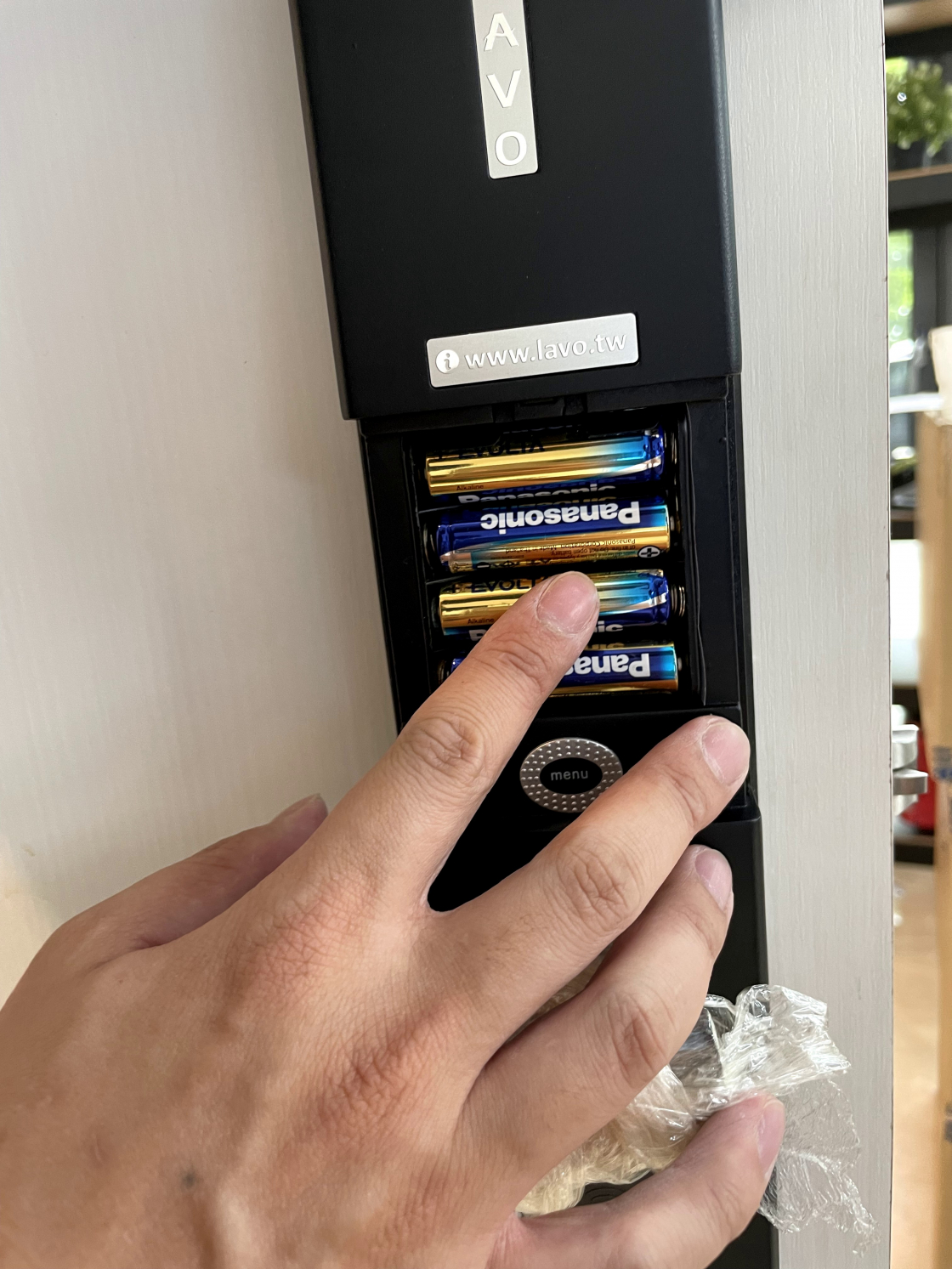

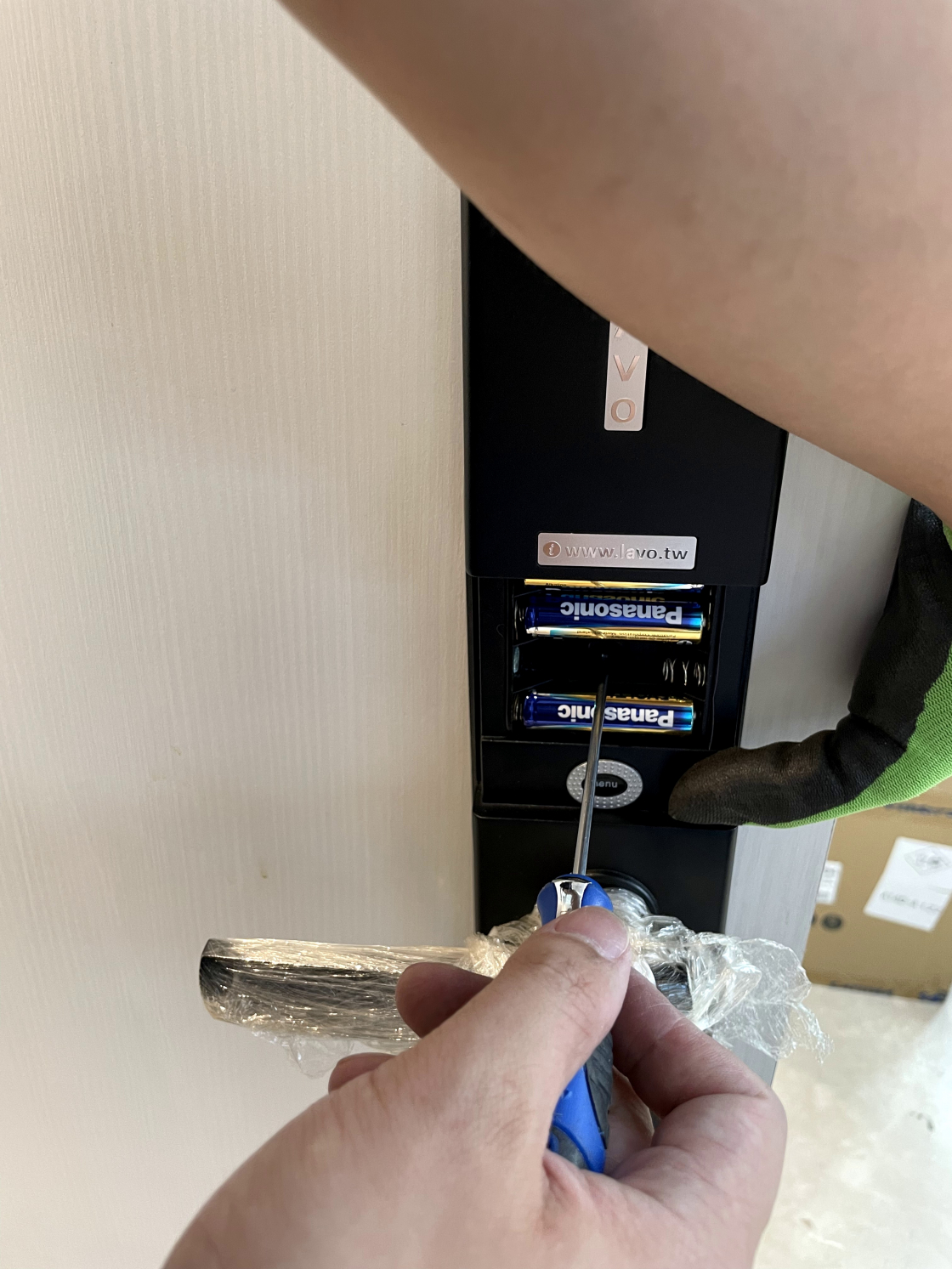

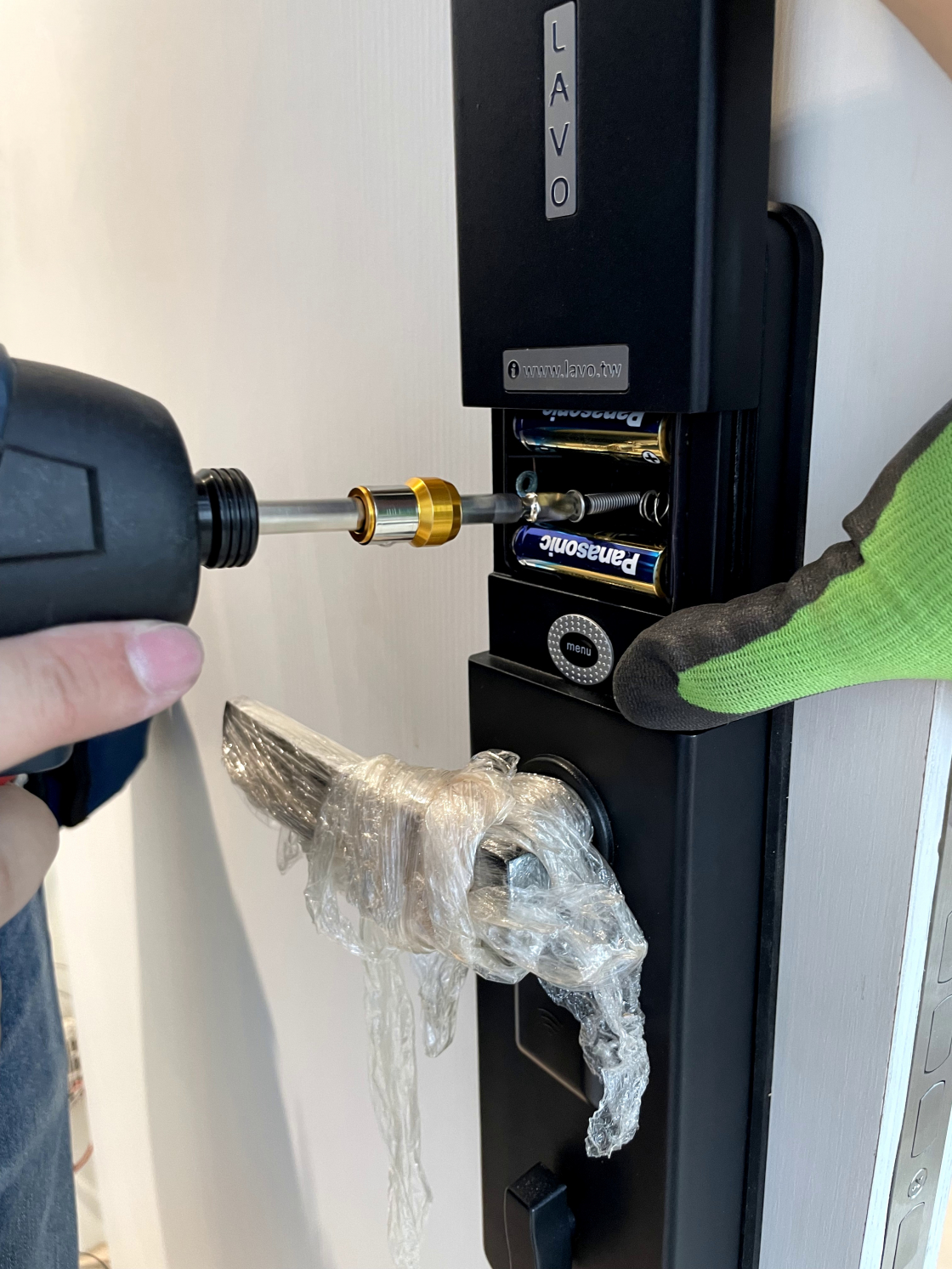

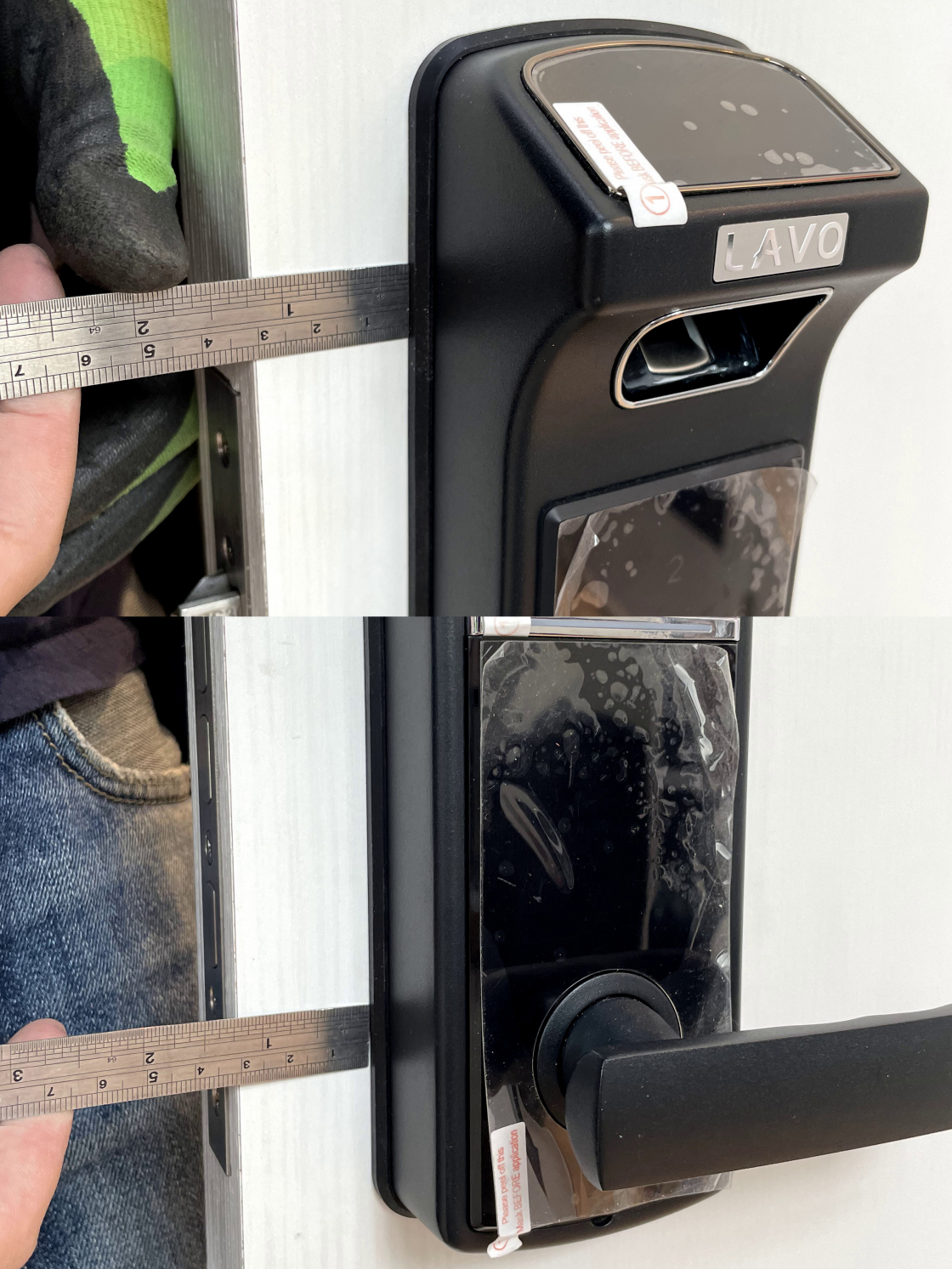

    接著鎖下面的套管螺絲,不要全部鎖緊,留一些調整鎖體位置,將鎖體往上抬。鎖體位置調正,用尺確認電子鎖水平且沒有歪斜再鎖緊,最後裝上電池。

    電子鎖安裝diy 步驟教學53 電子鎖安裝diy 步驟教學54

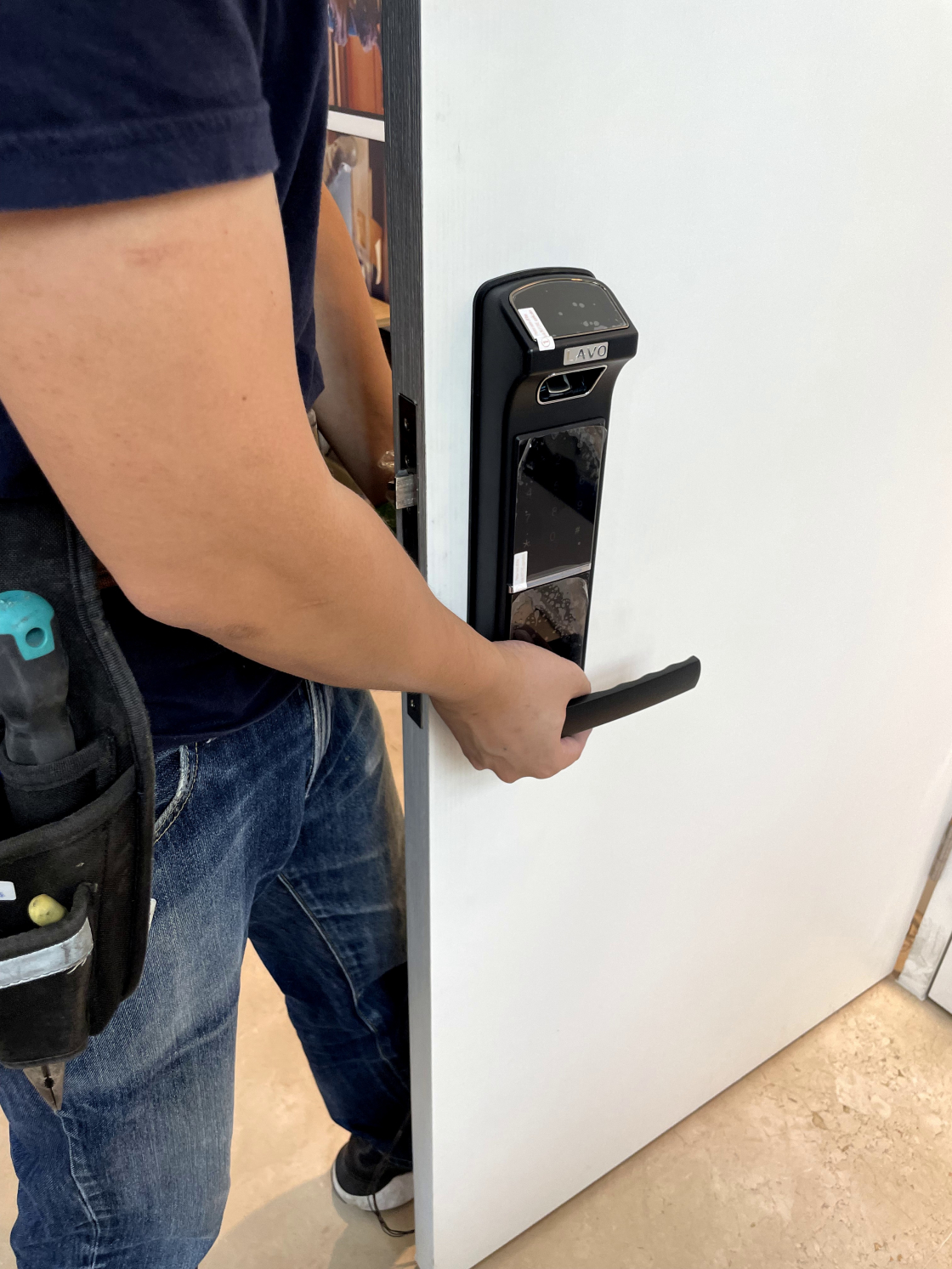

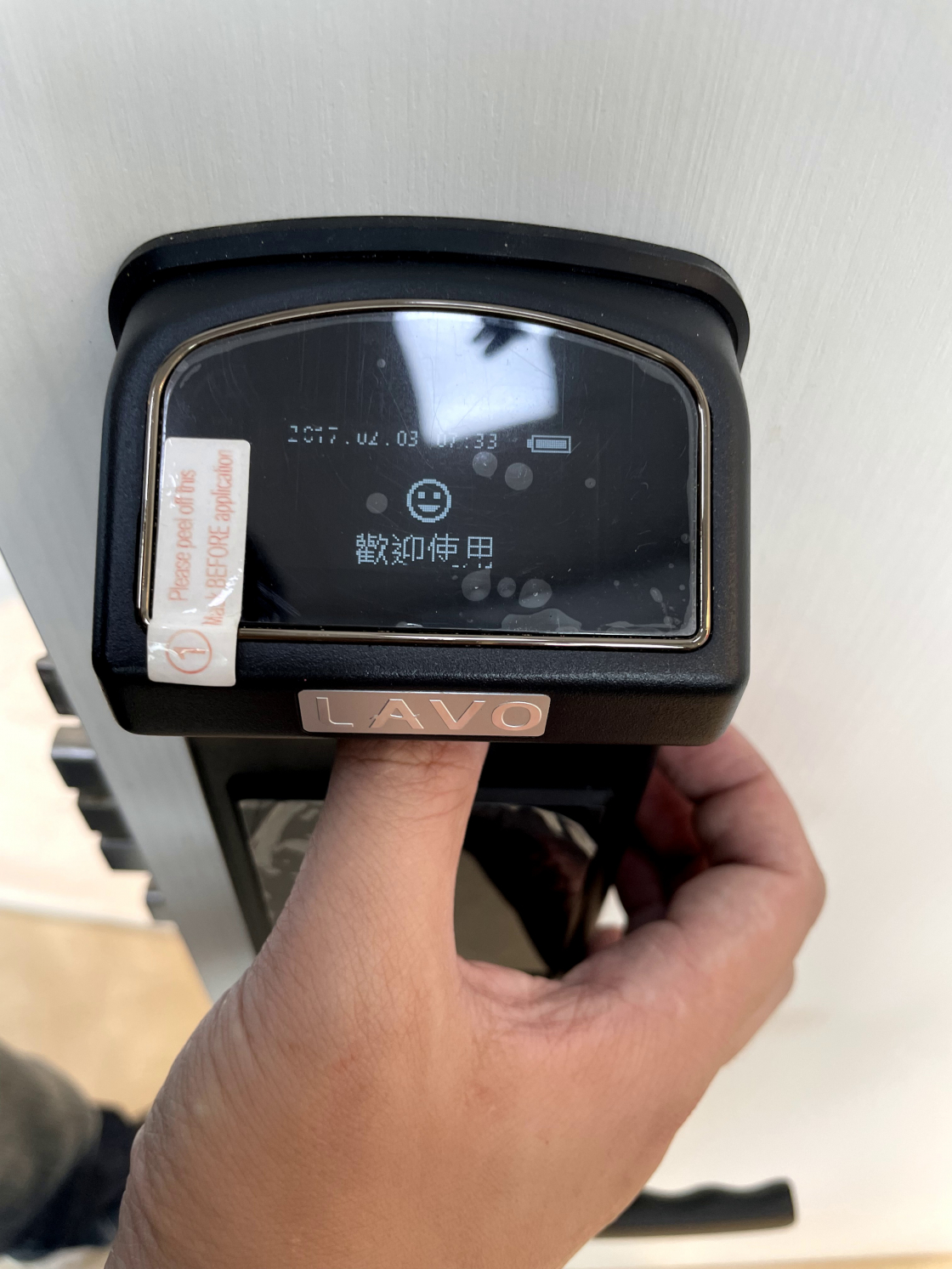

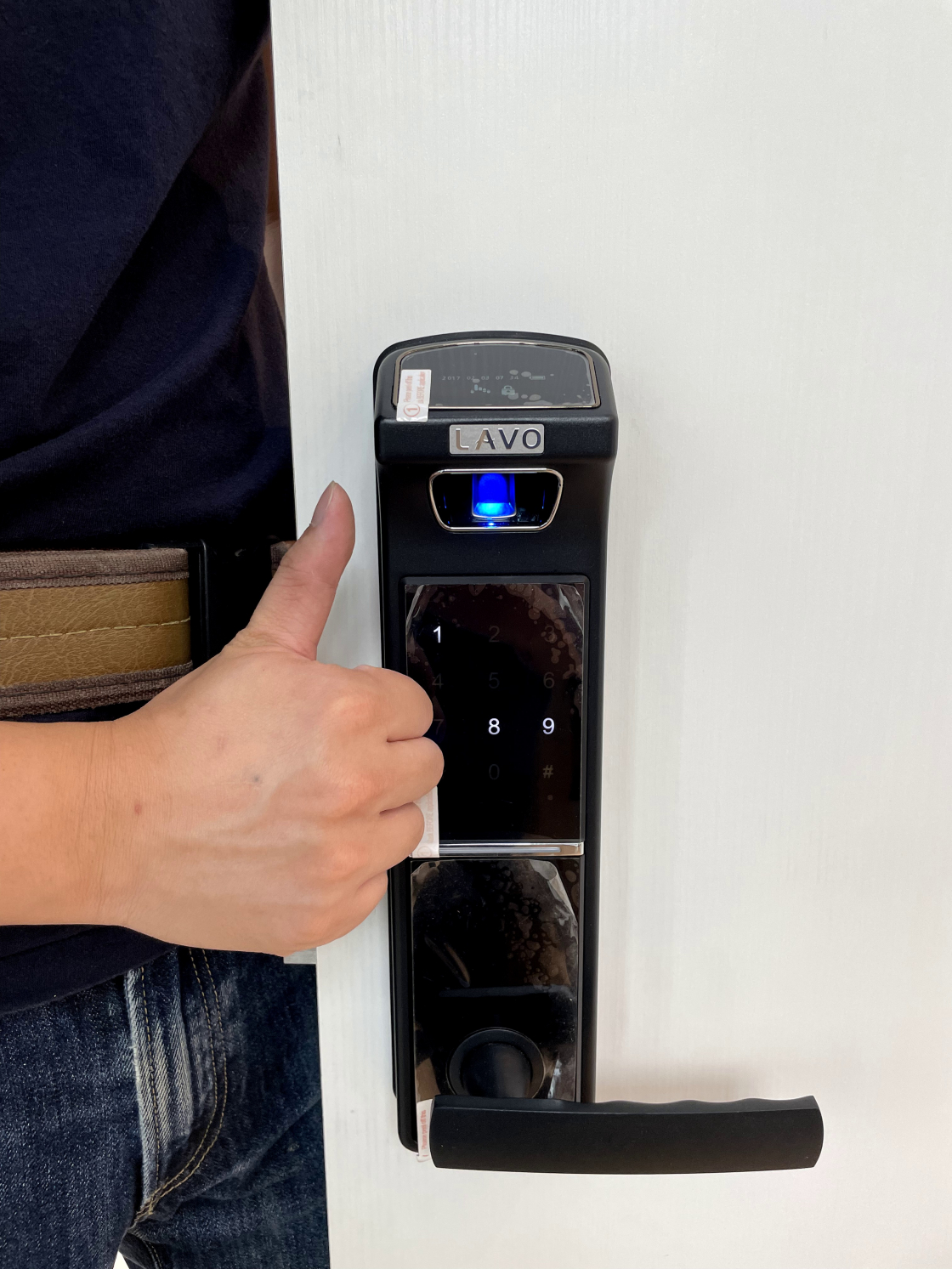

    最後測試把手順暢度,第二道鎖與第三道鎖做動是否正常,並測試指紋、密碼、鑰匙是否正常,可以的話就大功告成。

    電子鎖安裝diy 步驟教學55

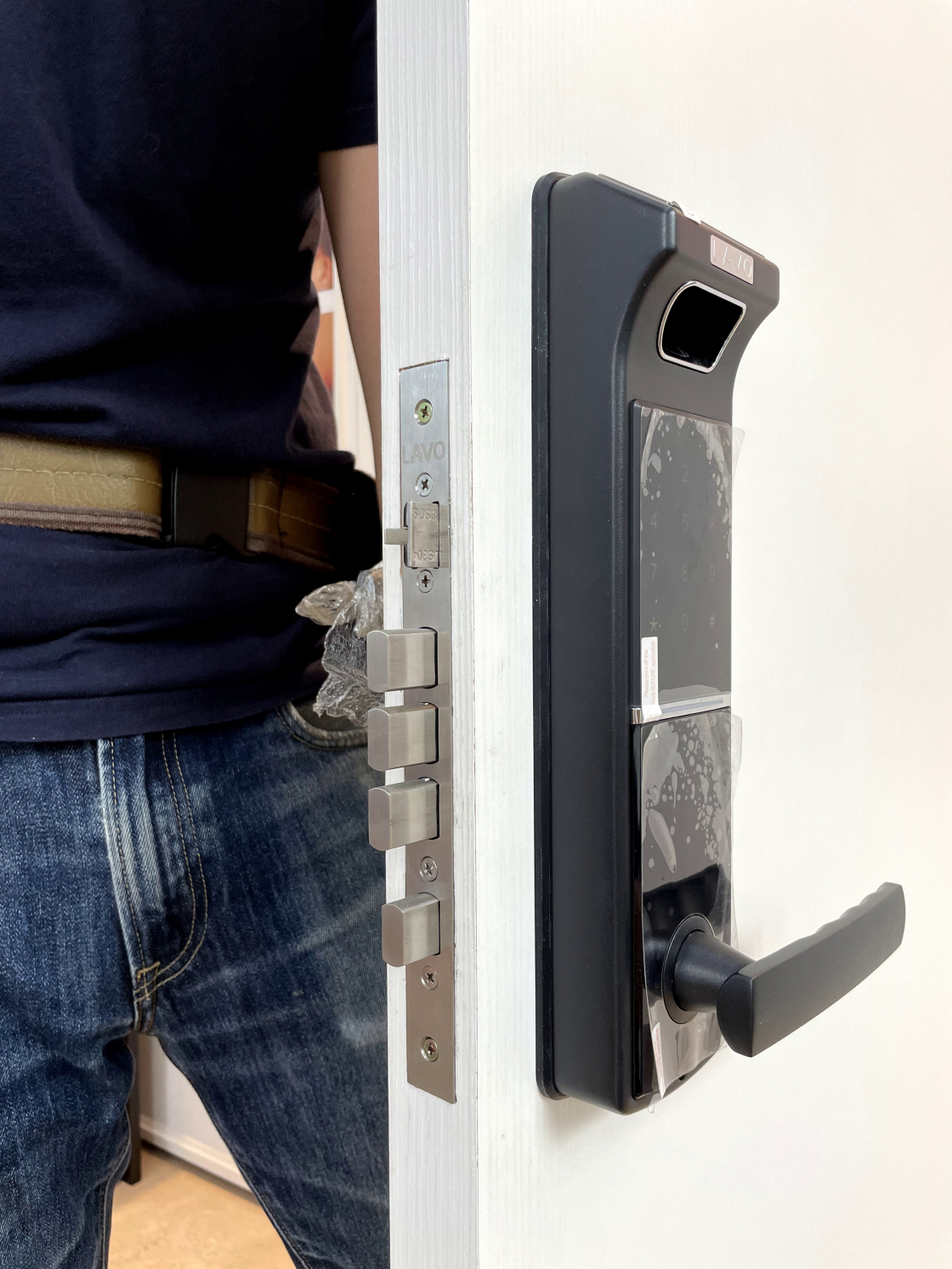

    安裝成功。


    電子鎖系列

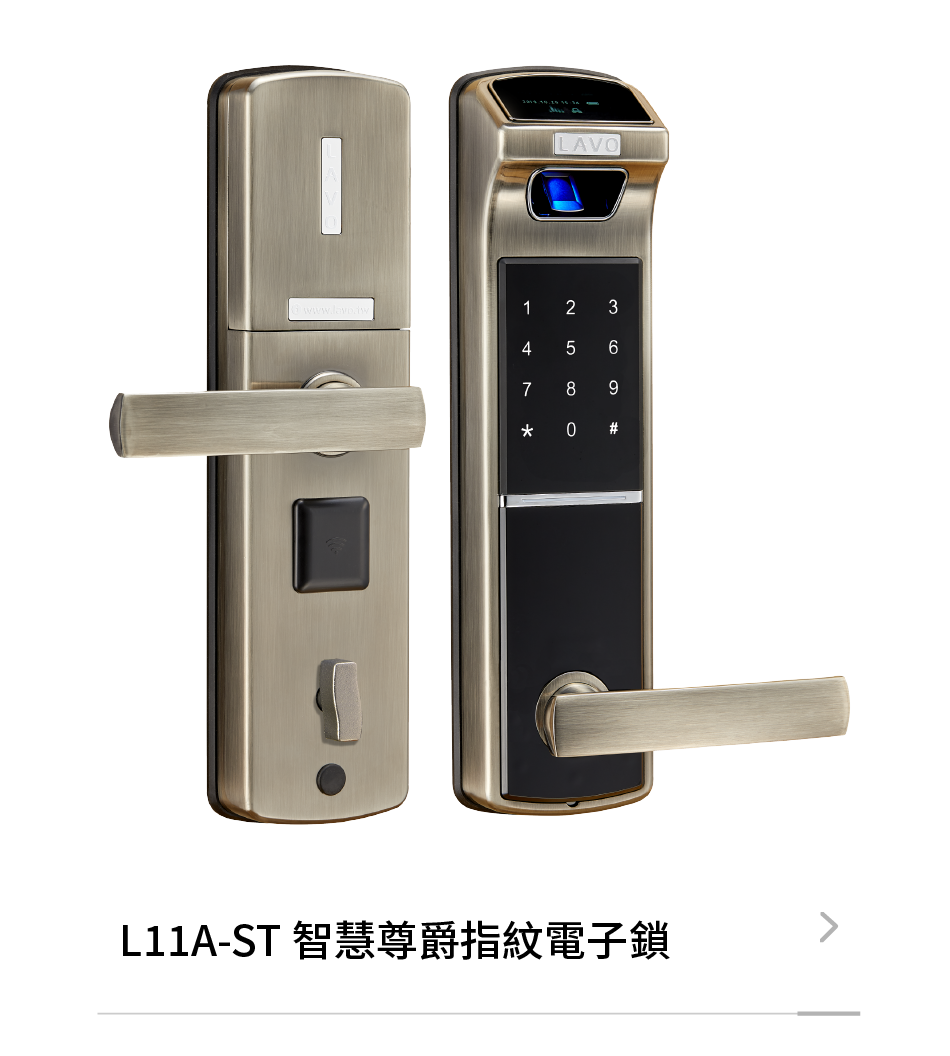

    L11ASTL31
